capteur de détection de gaz

• [Déclaration] cette procédure est utilisée uniquement pour l’étude et la référence, veuillez indiquer les informations de copyright et d’authenticité!
• ************************************************** *******************/
• /************************************************* *******************
• Remarque: 1, lorsque la concentration mesurée est supérieure à la densité définie, sortie de port IO monopuce faible
• ************************************************** *******************/
• # Inclure // fichiers de bibliothèque
• # Définir uchar non signé // macro définition char non signé
• # Définir uint non signé int // macro définition int non signé
• /************************************************* *******************
• I / O définitions
• ************************************************** *******************/
• Sbit LED = P1 ^ 0; //définir microcontrôleur P1 port du premier (P1.0) pour indiquer la fin
• Sbit DOUT = P2 ^ 0; // définir le premier port du microcontrôleur P2 (c’est-à-dire P2.0) comme capteur d’entrée
• /************************************************* *******************
• Fonction de retard
• ************************************************** *******************/
• Annulation du retard () // procédure de retard
• {
• Uchar m, n, s;
• Pour (m = 20; m> 0; m –)
• Pour (n = 20; n> 0; n –)
• Pour (s = 248; s> 0; s –);
• }
• /************************************************* *******************
• La fonction principale
• ************************************************** *******************/
• Vide main ()
• {
• Pendant (1) // boucle infinie
• {
• LED = 1; //hors P1.0 port lumières
• Si (DOUT = = 0) // lorsque la concentration est supérieure à la valeur définie, la mise en œuvre du Con
• {
• Retard (); // interférence de retard
• Lorsque if (DOUT = = 0) // détermine la concentration supérieure à la valeur définie, la mise en œuvre du Con
• {
• LED = 0; // P1.0 port voyants allumé
• }
• }
• }
• }
• /************************************************* *******************
• Fin
• ************************************************** ******************/

Le gaz peut être utilisé dans les maisons et les usines dispositif de surveillance des fuites adapté à la détection du gaz, butane,propane, méthane, fumée, etc.

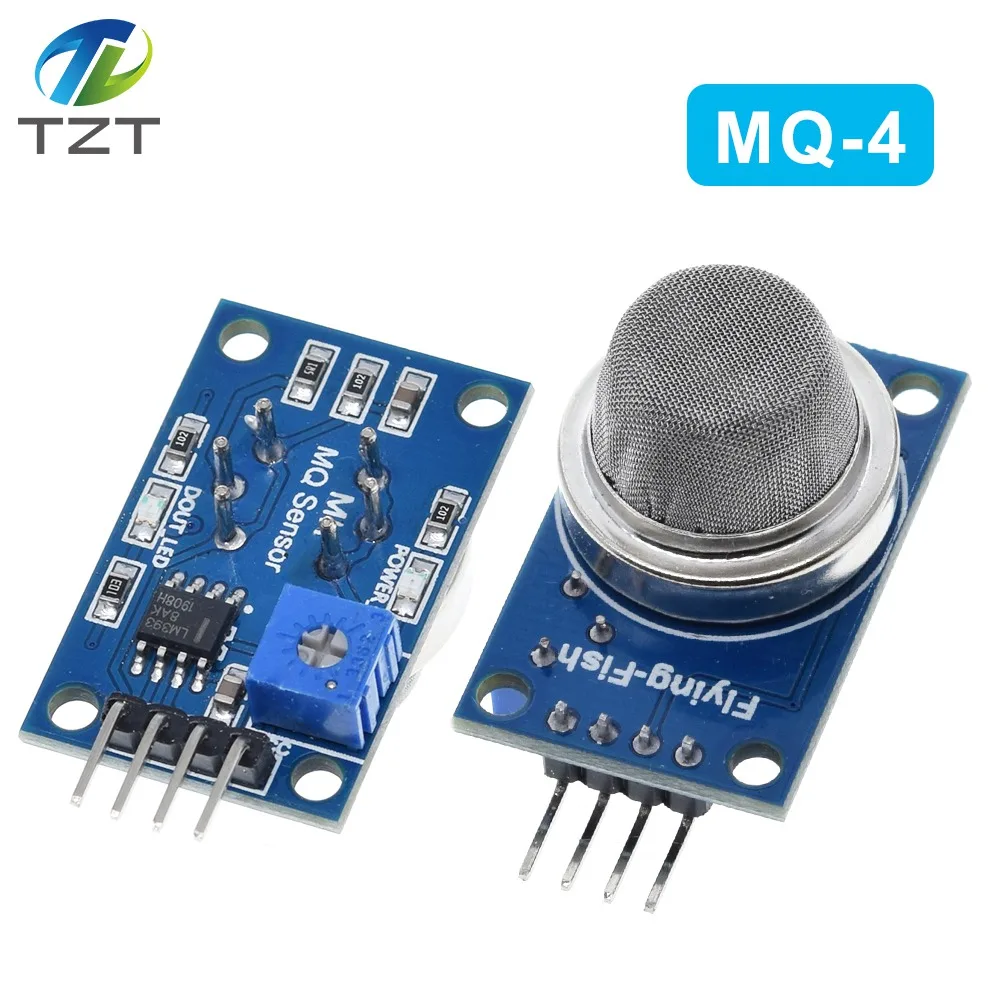

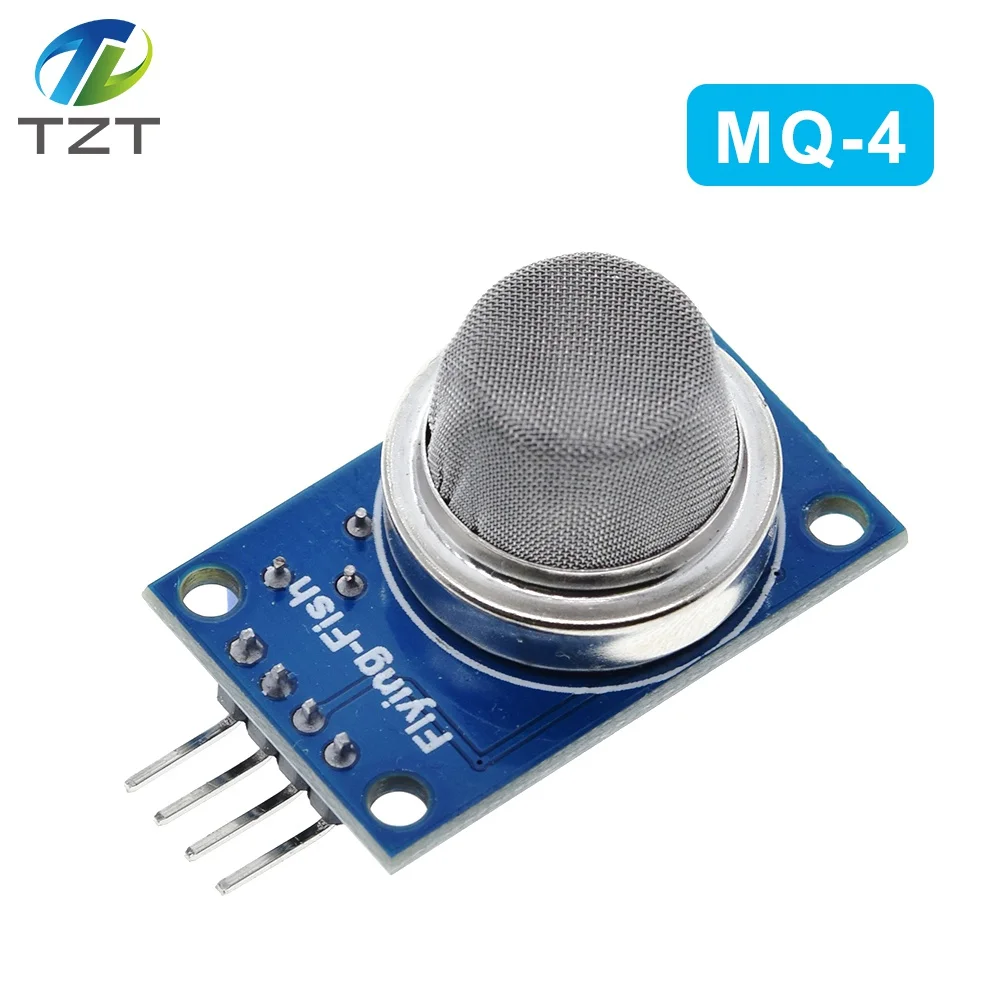

MQ-4Présentation produit:

Le gaz peut être utilisé dans les maisons et les usines dispositif de surveillance des fuites, adapté à la détection du gaz de pétrole liquéfié, butane, propane, méthane, fumée et autres

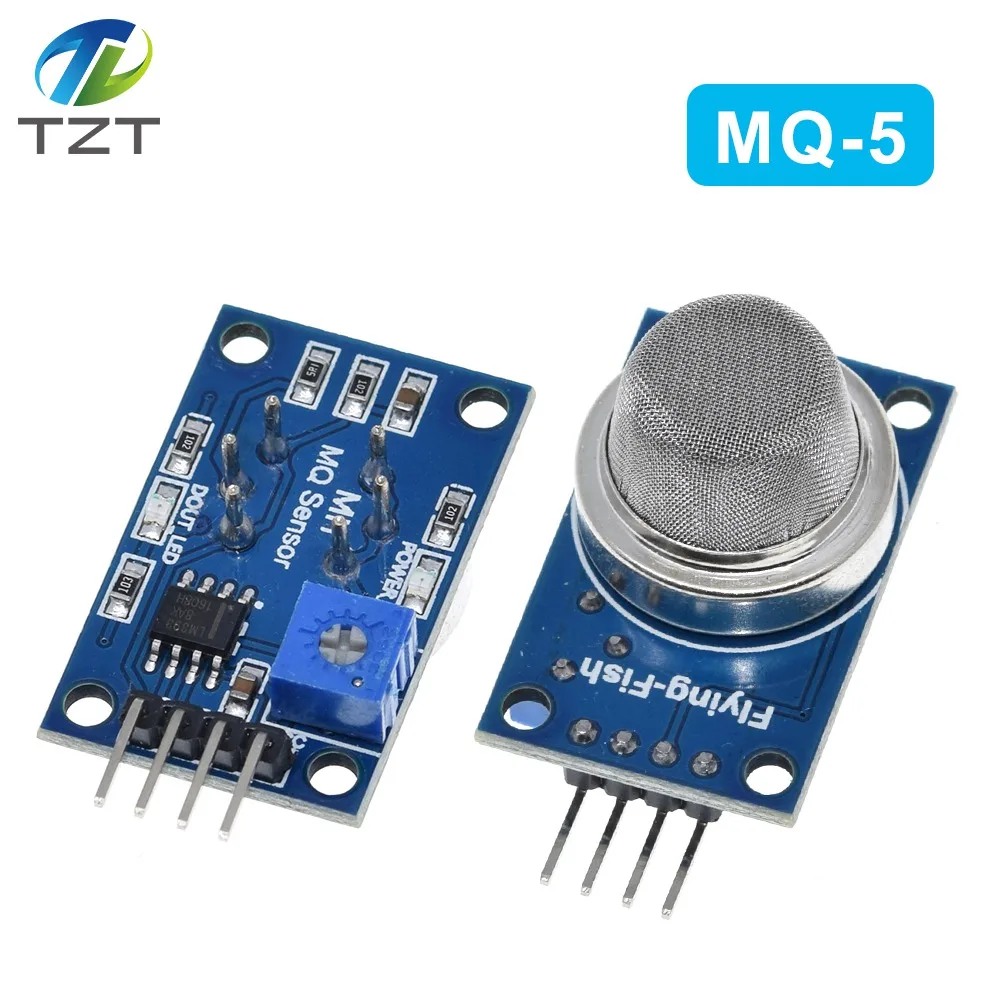

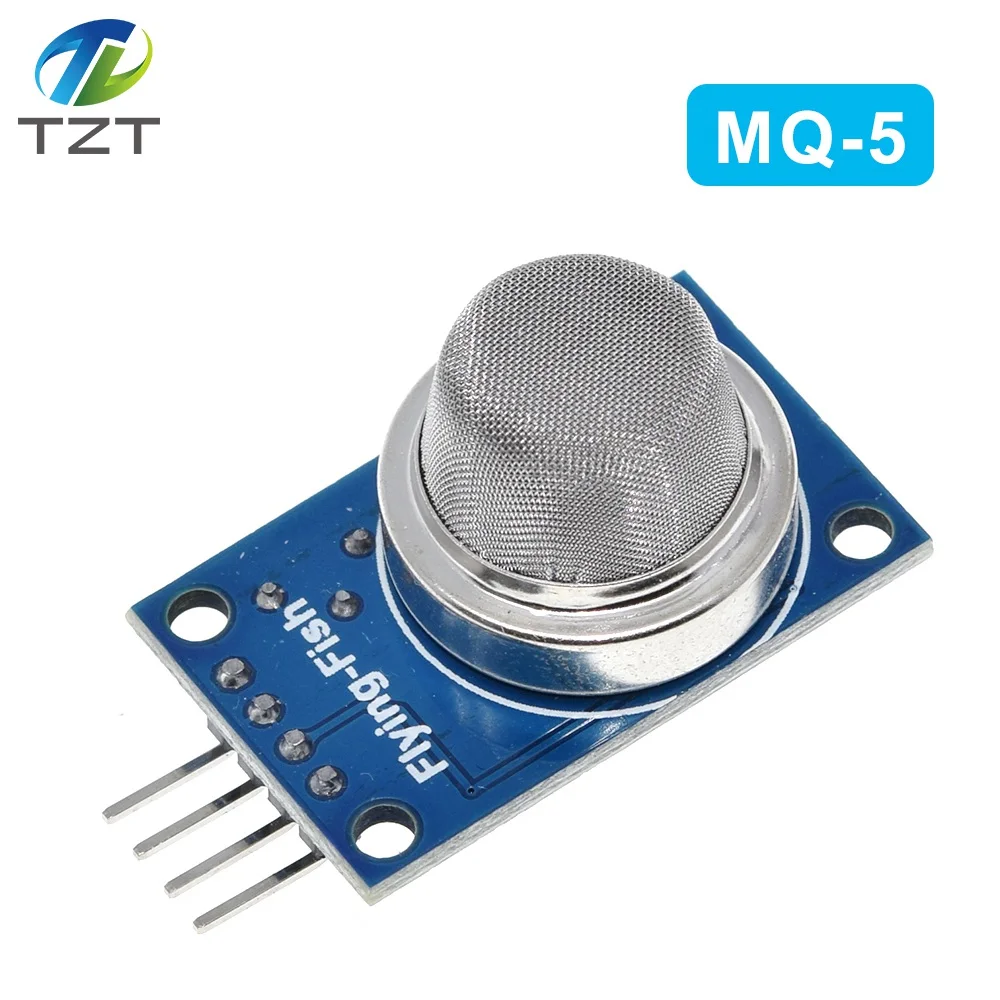

MQ-5Présentation produit:

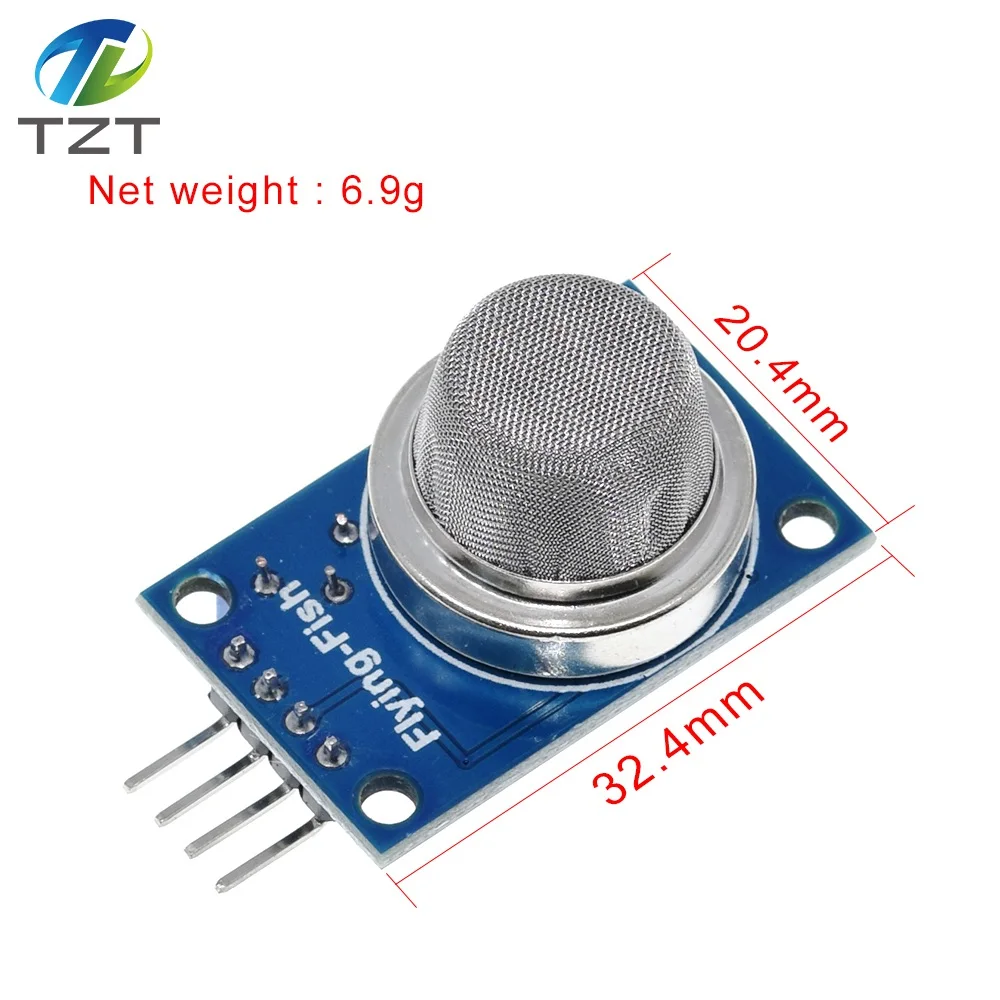

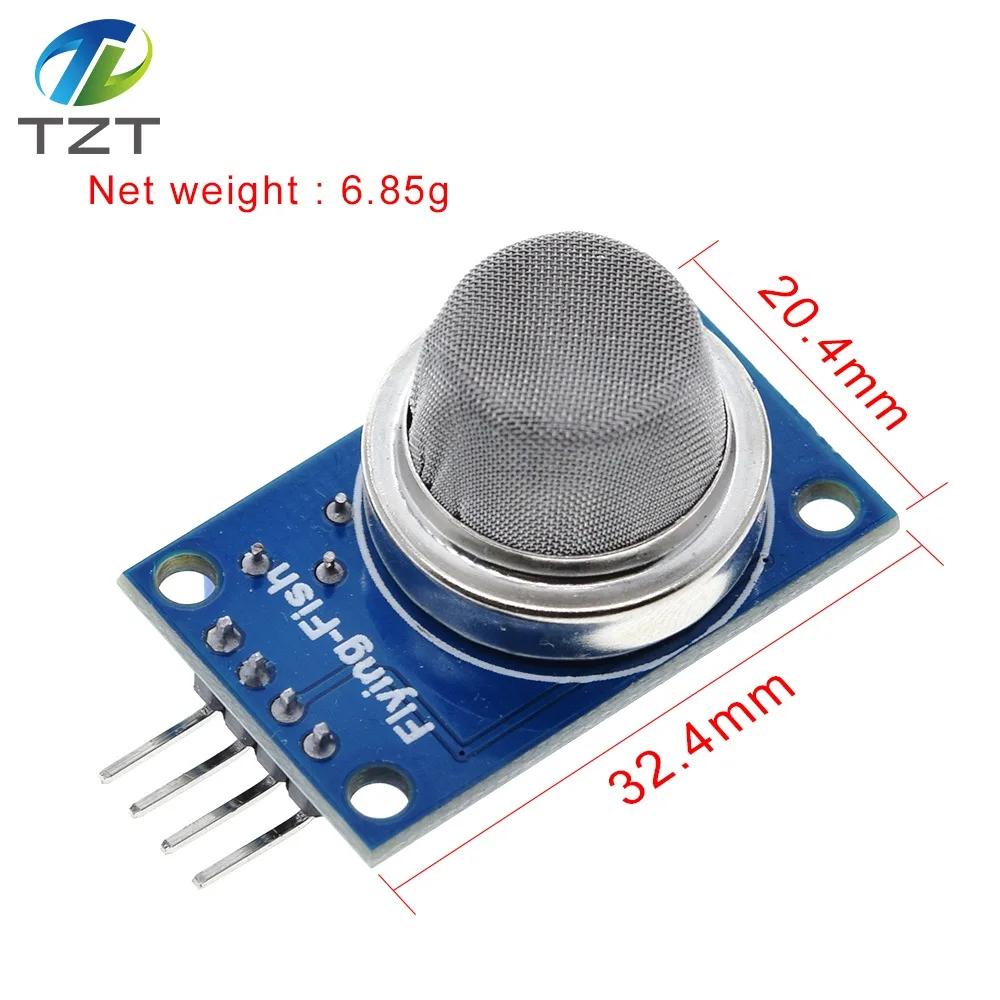

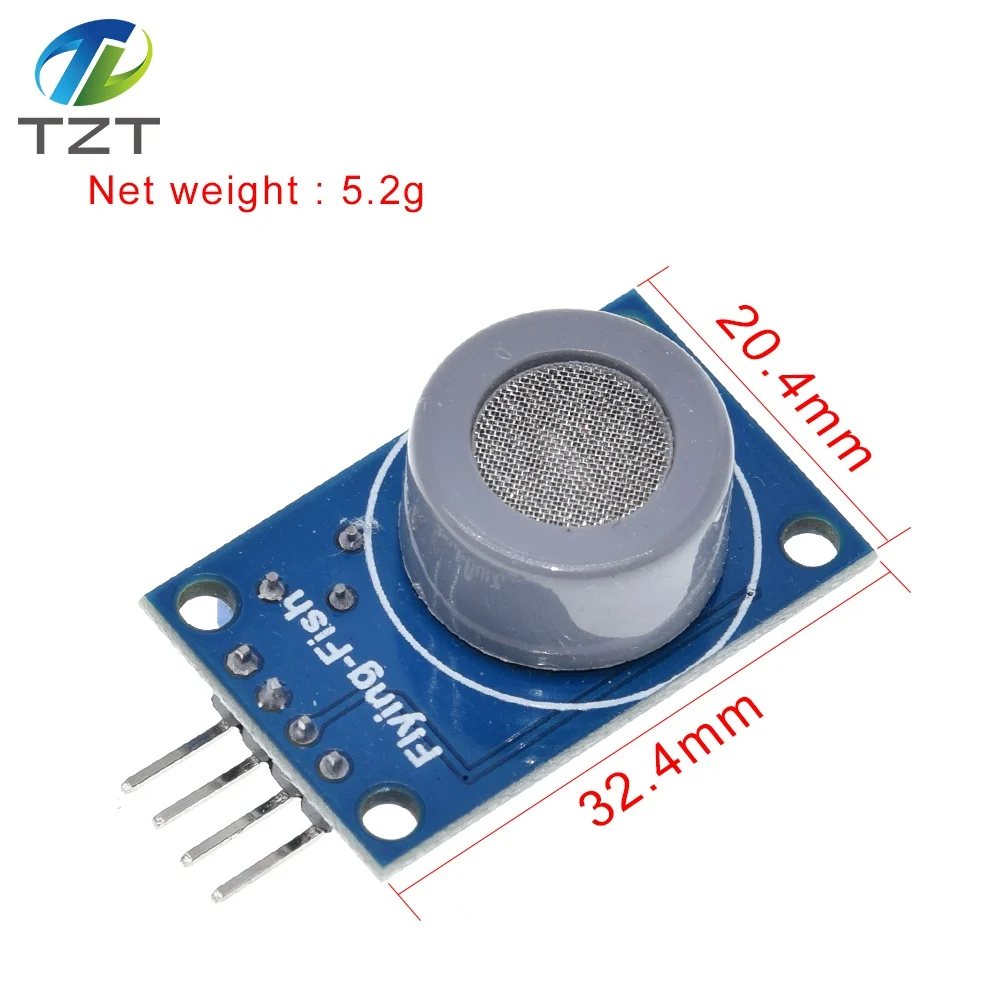

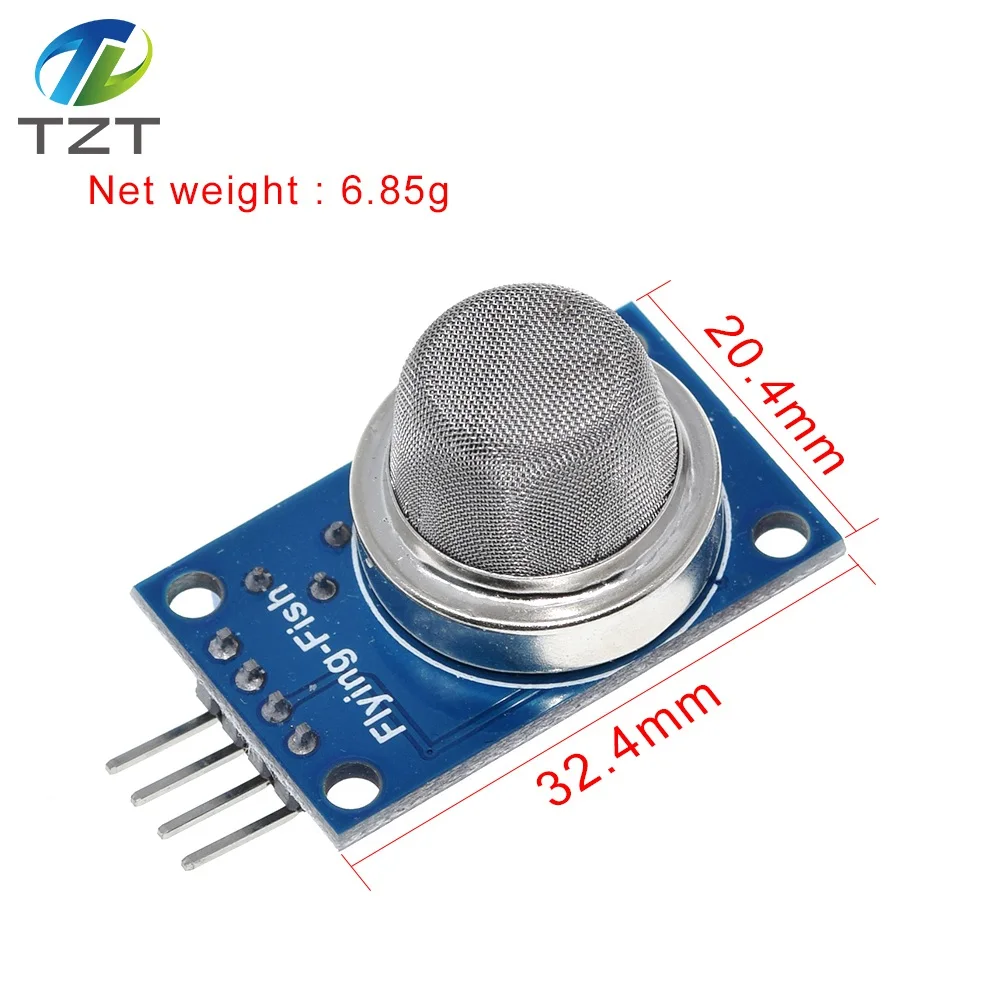

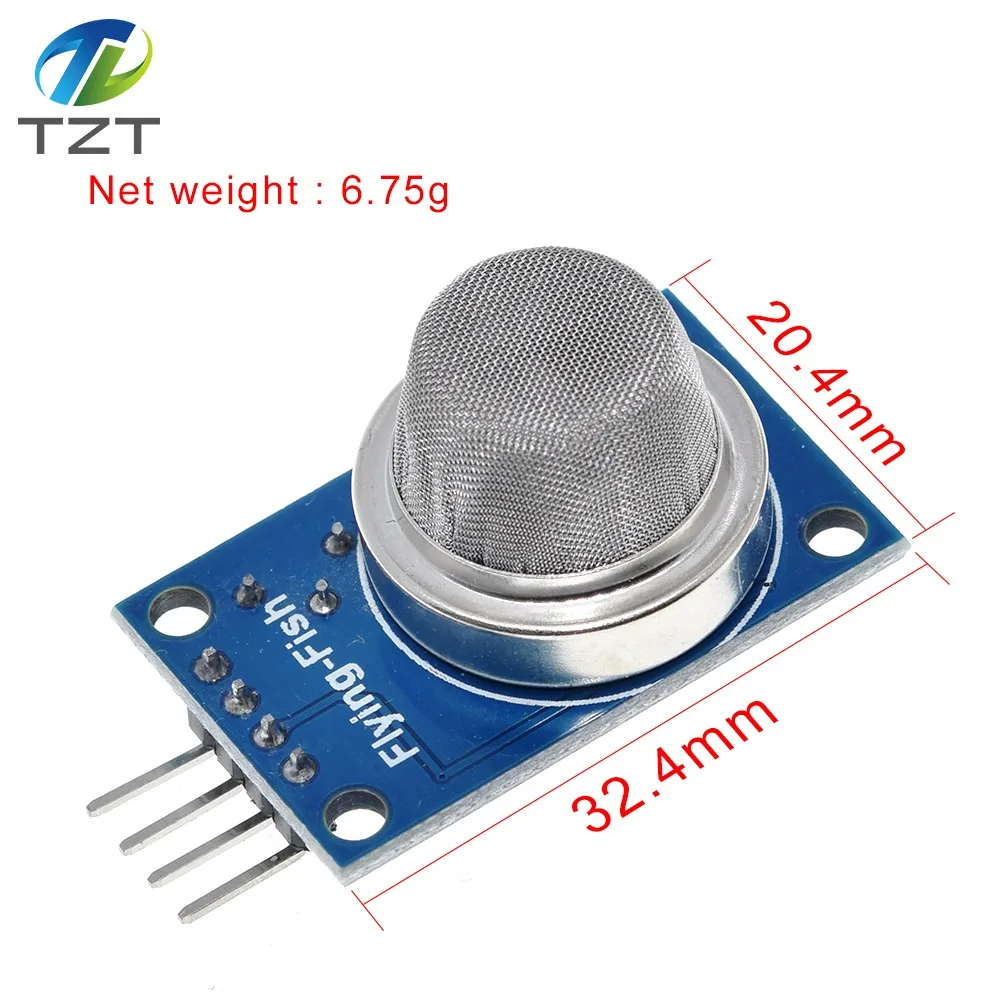

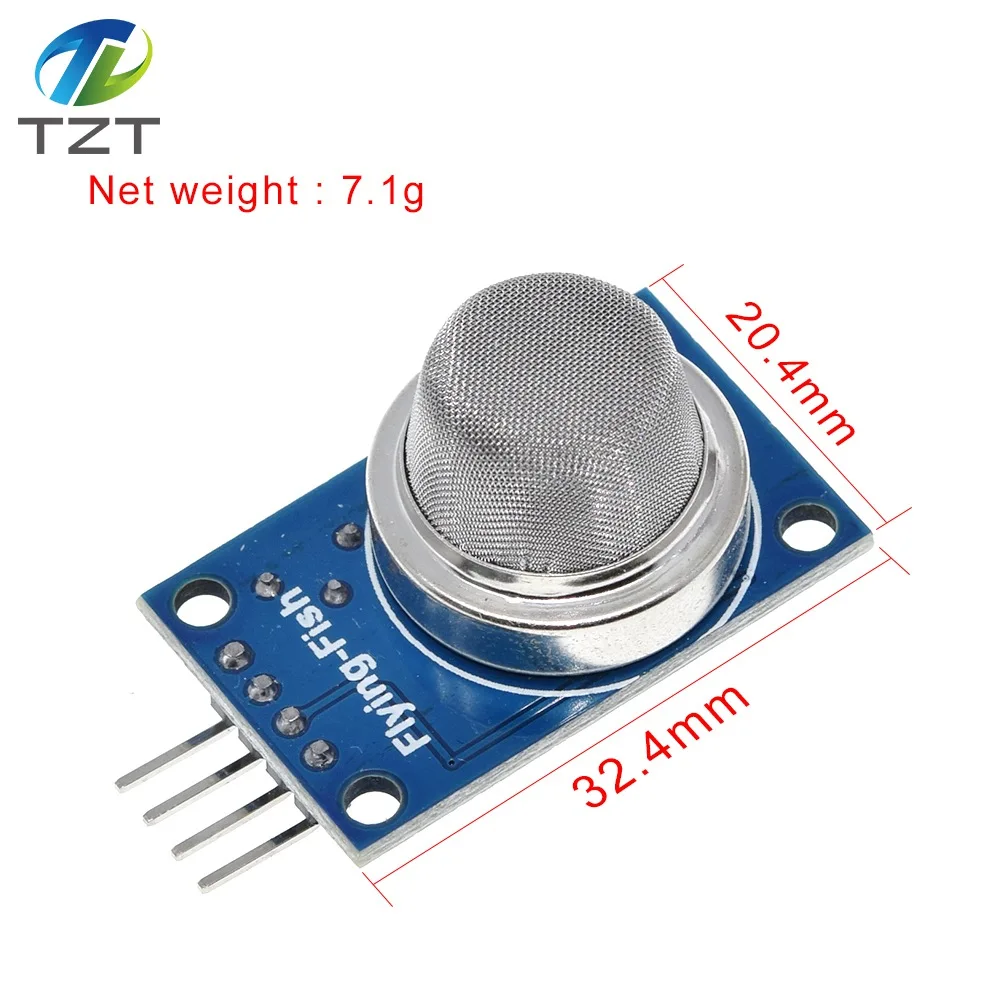

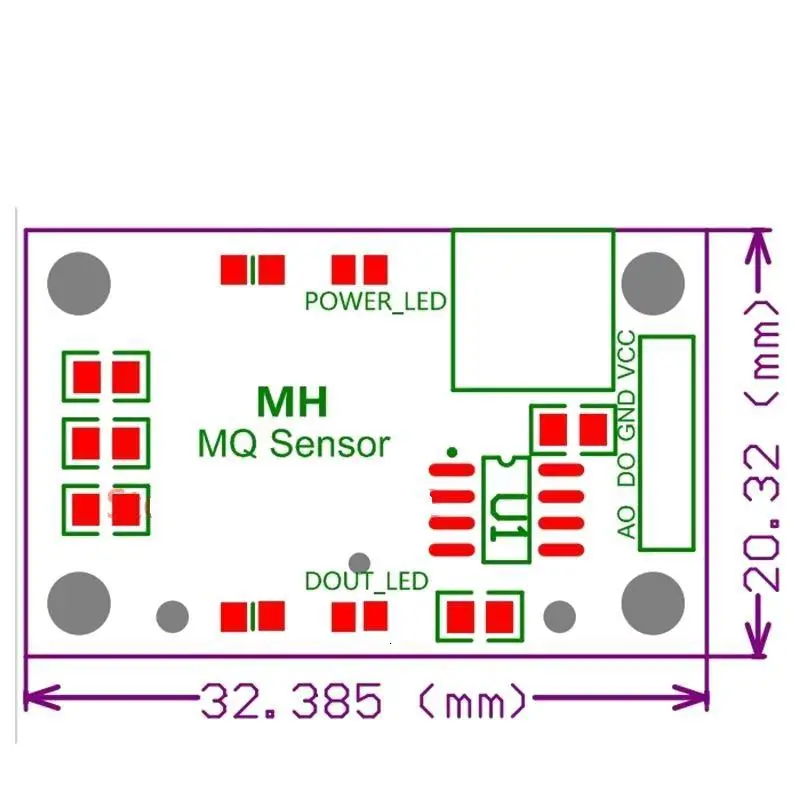

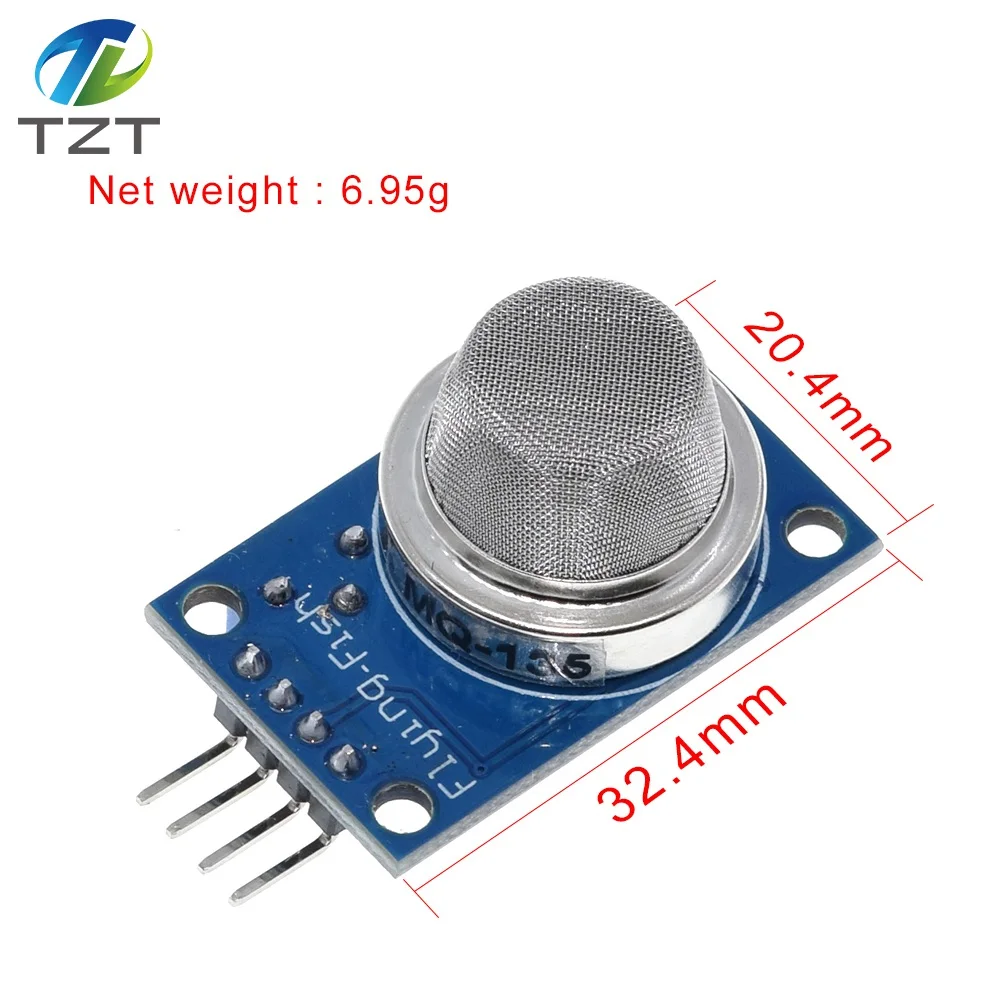

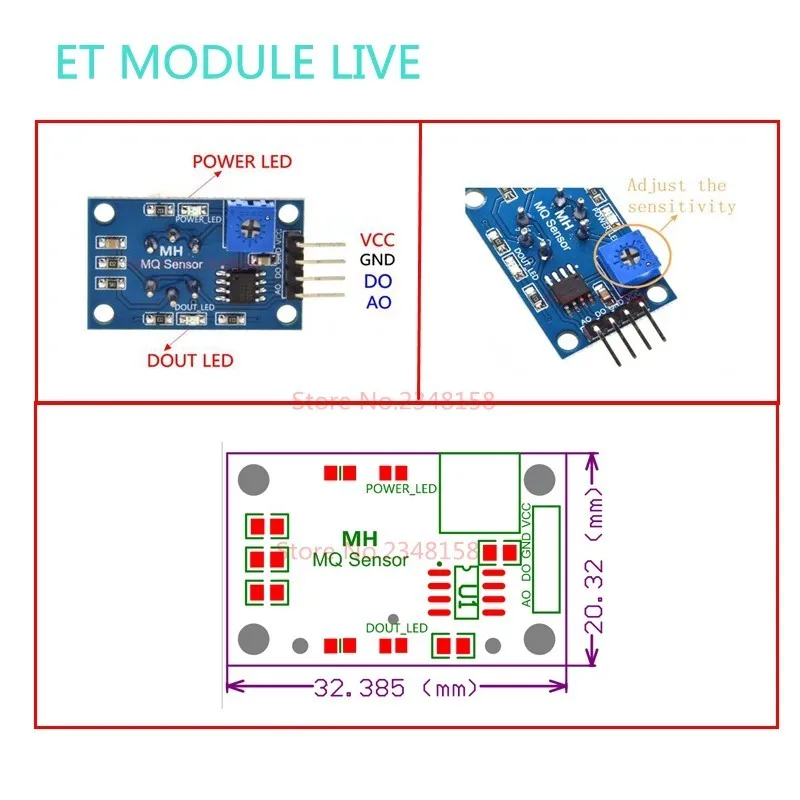

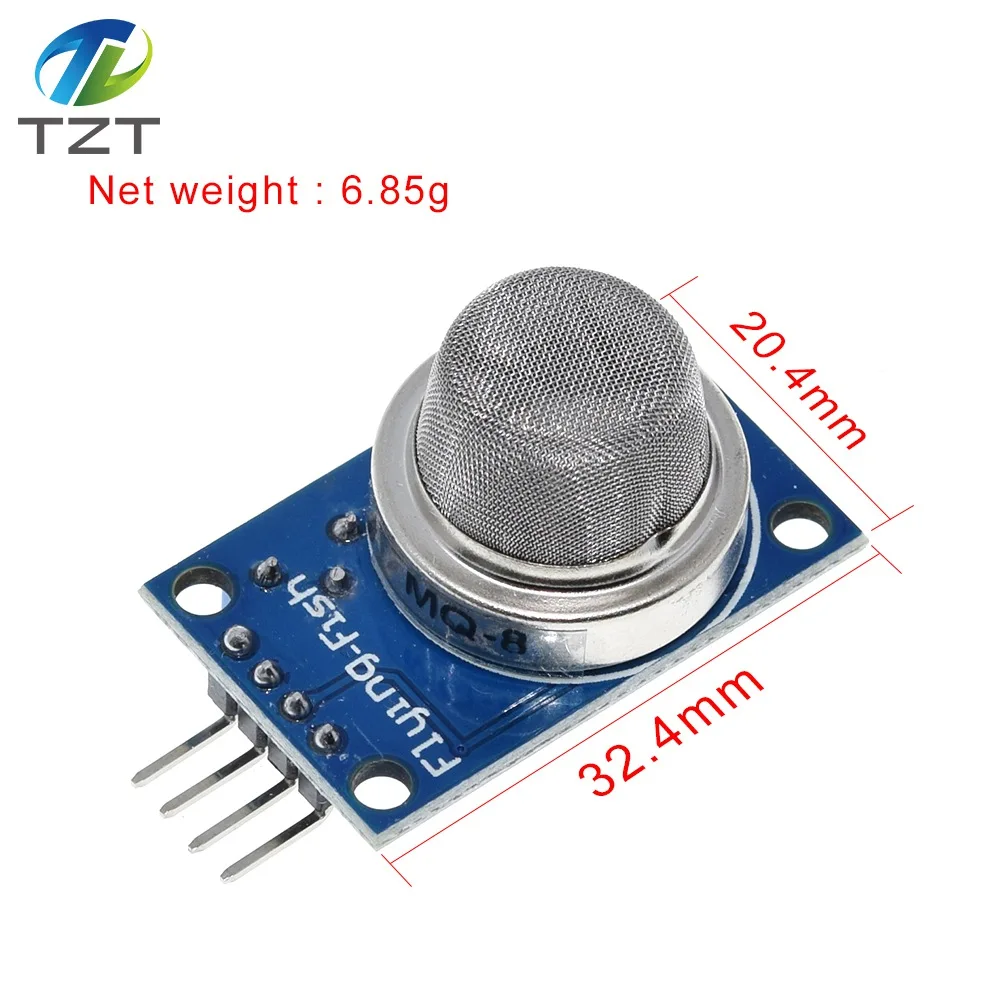

Taille: 32X22X2 7mm/

Puce principale: capteur de gaz LM393, ZYMQ-5

Tension de fonctionnement: cc 5V

Tension d’entrée: DC5V

Puissance: 150mA

Sortie DO: 0.1V/5V

Sortie AO: 0.1-0. 3a

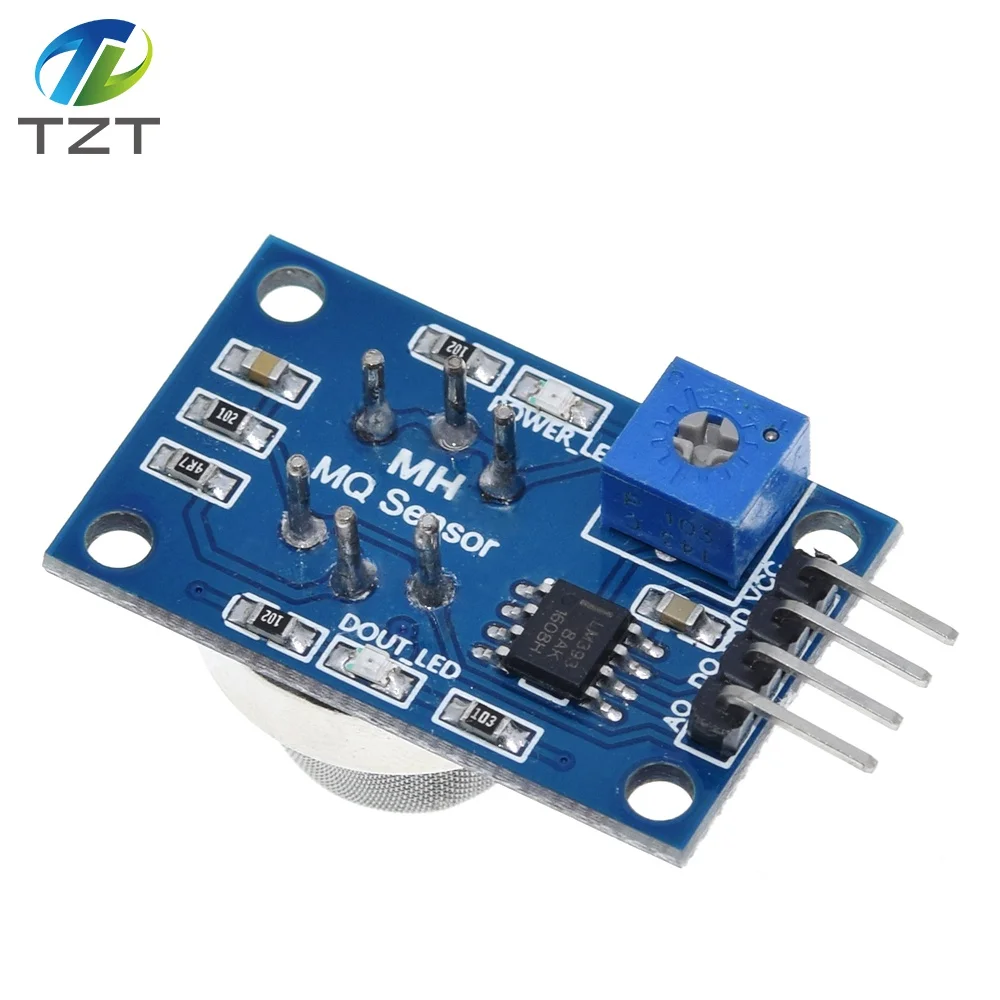

Caractéristiques:

Indication de la sortie du signal

Double sortie de signal (sortie analogique et sortie de niveau TTL)

Le signal de sortie TTL est faible. (Lorsque le signal lumineux à faible rendement, et peut être connecté directement au microcontrôleur)

Tension de sortie analogique 0 ~ 5V, plus la concentration est élevée, plus la tension est élevée

Gaz de pétrole liquéfié, gaz naturel, gaz de ville, meilleure sensibilité

A une longue durée de vie et une stabilité fiable

Réponse rapide et caractéristiques de récupération

Applications:

Dispositif de surveillance du gaz de pétrole liquéfié, du gaz naturel, du gaz de charbon adapté à la maison ou à l’industrie. Excellente résistance à l’alcool, capacité d’interférence de la fumée

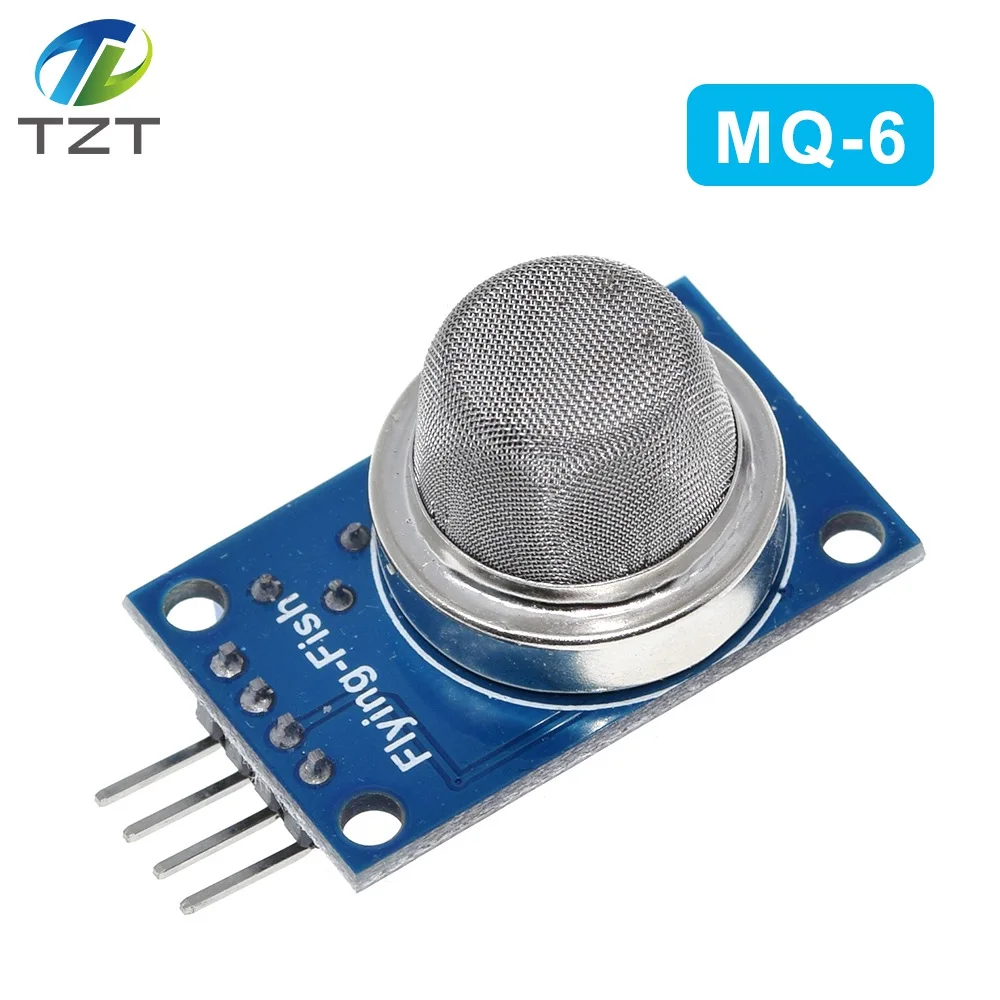

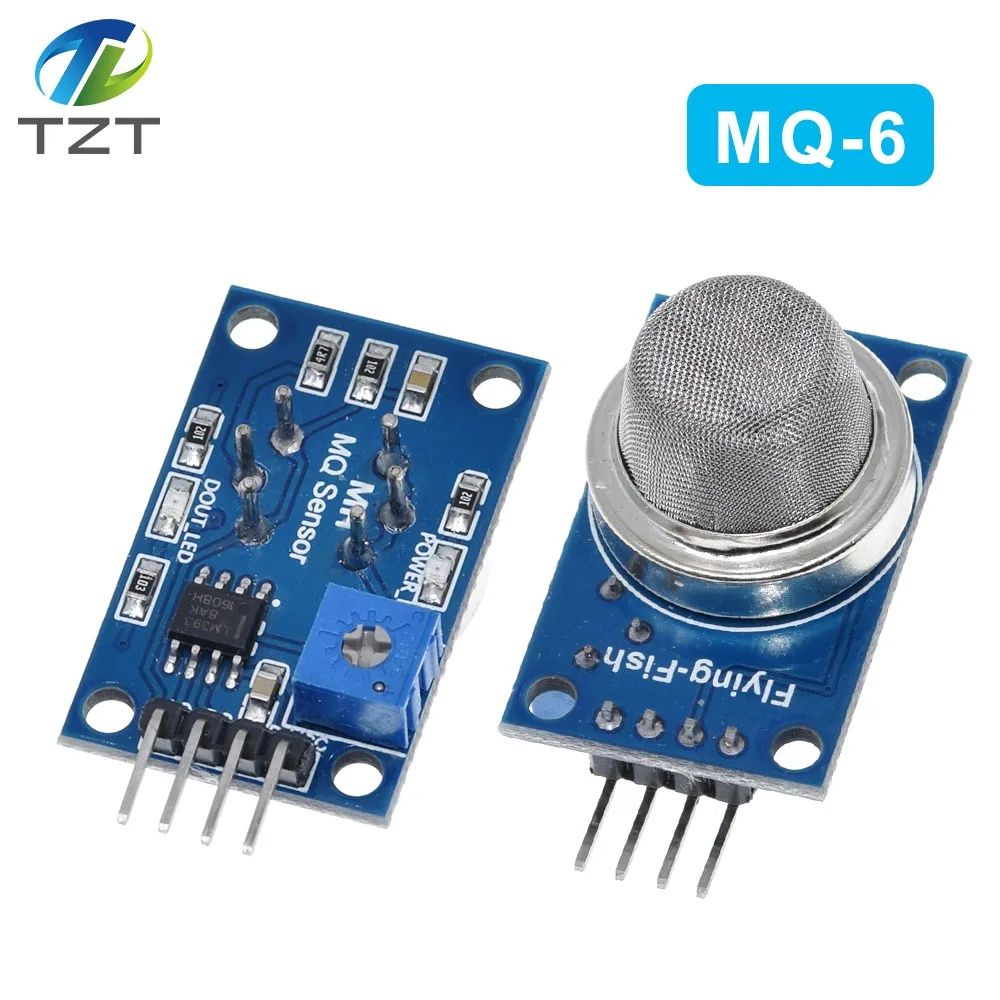

MQ-6Présentation produit:

Matériau sensible MQ-6 capteurs de gaz utilisés dans l’air pur, oxyde d’étain à faible conductivité (SnO2). Lorsqu’il y a un environnement dans lequel le capteur de gaz combustible, le capteur de conductivité avec une concentration accrue de gaz combustible dans l’air augmente. Utiliser un circuit simple peut convertir le changement de conductivité de la concentration de gaz correspondant au signal de sortie. Capteur de gaz MQ-6 pour propane, butane, gpl haute sensibilité, gaz naturel et a une bonne sensibilité. Le capteur peut détecter une variété de gaz combustible, c’est un capteur à faible coût adapté à une variété d’applications.

Application:

Convient aux dispositifs de détection domestiques ou industriels sur gpl (gaz de pétrole liquéfié), butane, propane, gnl (gaz naturel liquéfié). Excellente résistance à la vapeur d’éthanol, interférence de brouillard.

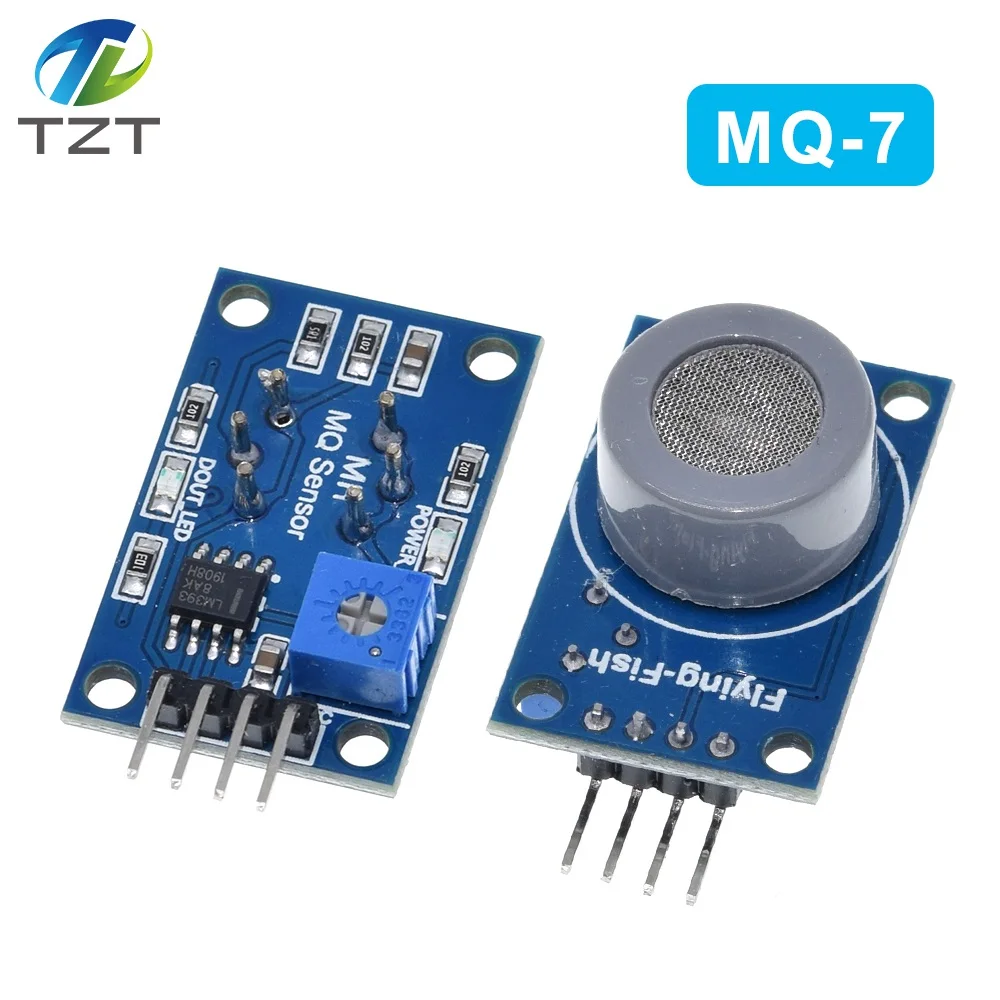

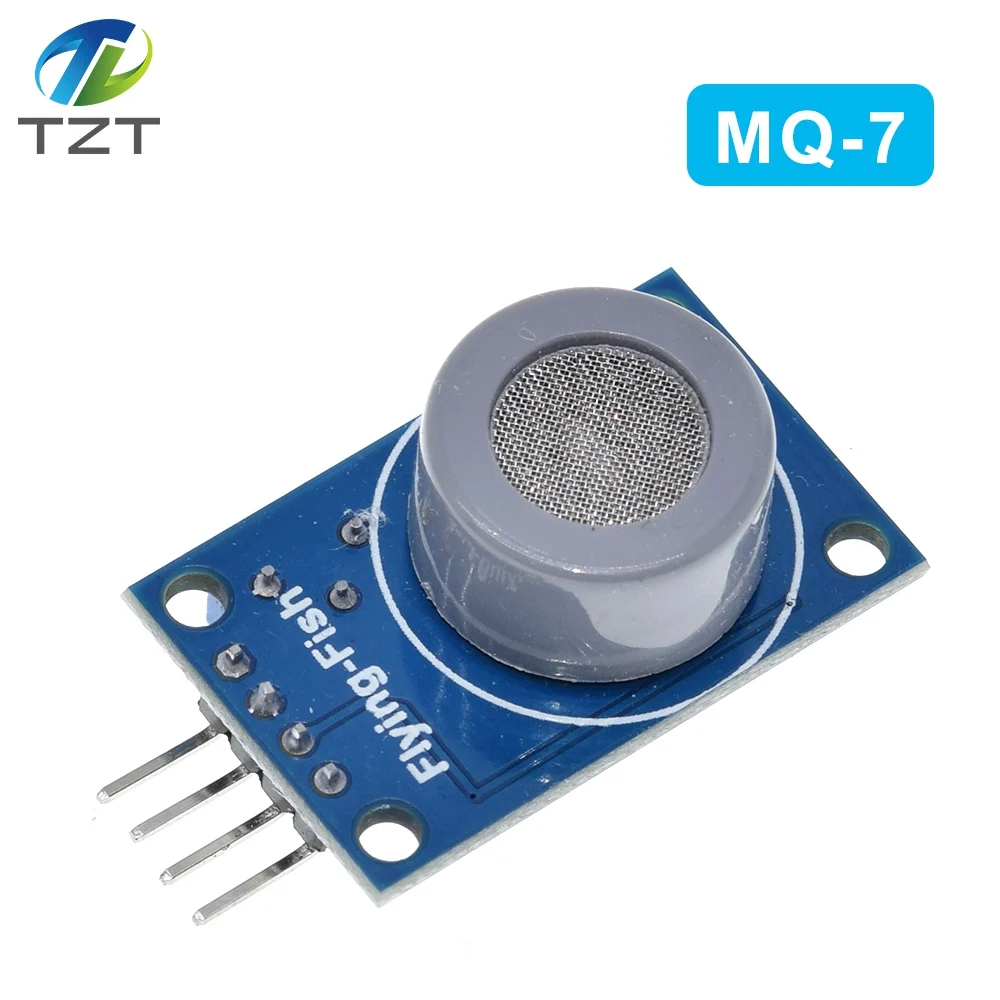

MQ-7Présentation produit:

Matériau sensible MQ-7 capteurs de gaz utilisés dans l’air pur, oxyde d’étain à faible conductivité (SnO2). Mode de détection de cyclisme à haute et basse température (chauffage 1.5V) détecteur de monoxyde de carbone, capteur de conductivité avec la concentration croissante de monoxyde de carbone dans l’air augmente, haute température (chauffage 5.0V) nettoyage des gaz parasites de cryoadsorption. En utilisant un circuit simple pour changer la conductivité, la concentration du gaz est convertie en signal de sortie correspondant. Capteur de gaz MQ-7 de haute sensibilité pour le monoxyde de carbone, ce capteur peut détecter une variété de gaz contenant du monoxyde de carbone, est un capteur à faible coût pour une variété d’applications

Application:

Peut être utilisé pour les dispositifs de surveillance des fuites de gaz à domicile et en usine, adapté au gaz de pétrole liquéfié, au butane, au propane, au méthane, à la fumée, etc.

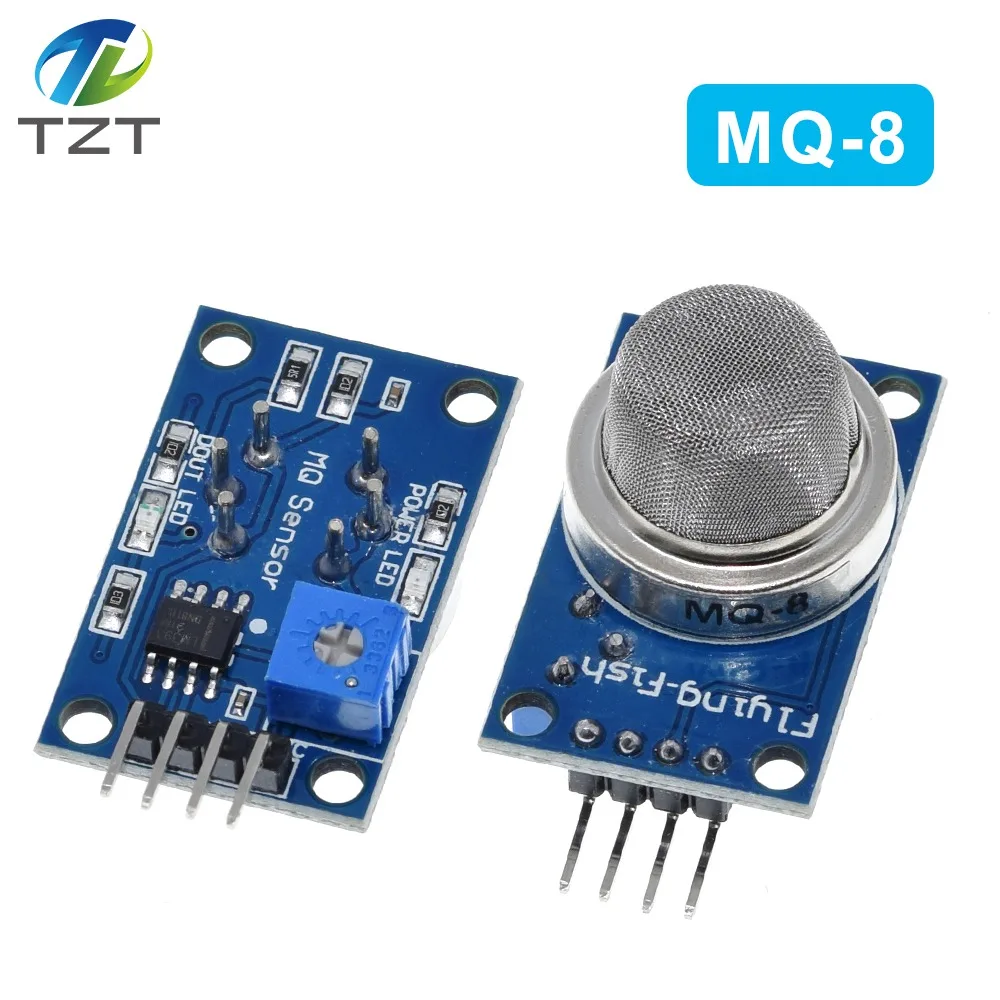

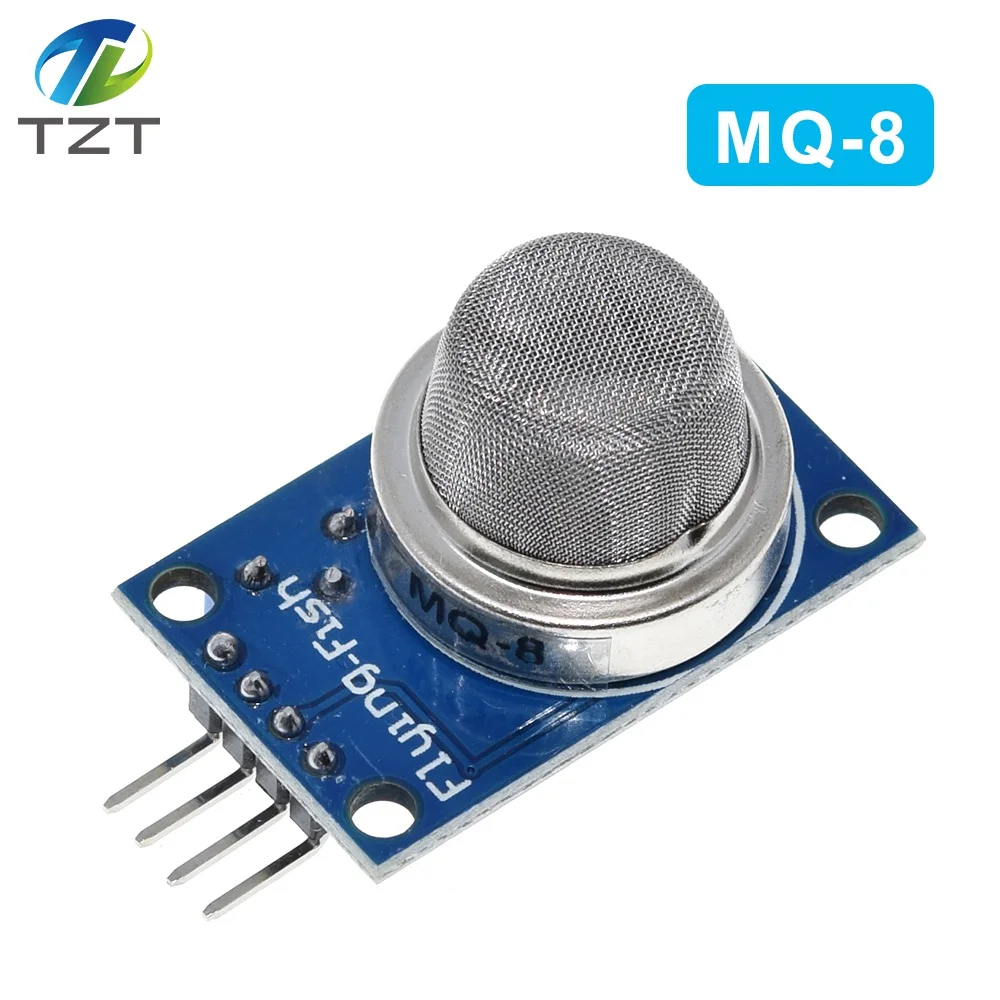

MQ-8Présentation produit:

Matériel sensible MQ-8 capteurs de gaz utilisé dans l’air propre, faible conductivité d’oxyde d’étain (SnO2). Lorsqu’il y a un environnement dans lequel le capteur de gaz combustible, le capteur de conductivité avec une concentration accrue de gaz combustible dans l’air augmente. Utiliser un circuit simple peut convertir le changement de conductivité de la concentration de gaz correspondant au signal de sortie. MQ-8 capteur de gaz hydrogène de haute sensibilité suivi d’autres contenant de l’hydrogène gaz est également très bon. Le capteur peut détecter une variété de gaz contenant de l’hydrogène, en particulier le gaz de ville, est un capteur à faible coût adapté à une variété d’applications.

Application:

Convient aux dispositifs de surveillance des fuites d’hydrogène domestiques ou industriels. Ne peut pas interférer avec la vapeur d’éthanol, la suie, le monoxyde de carbone et d’autres gaz.

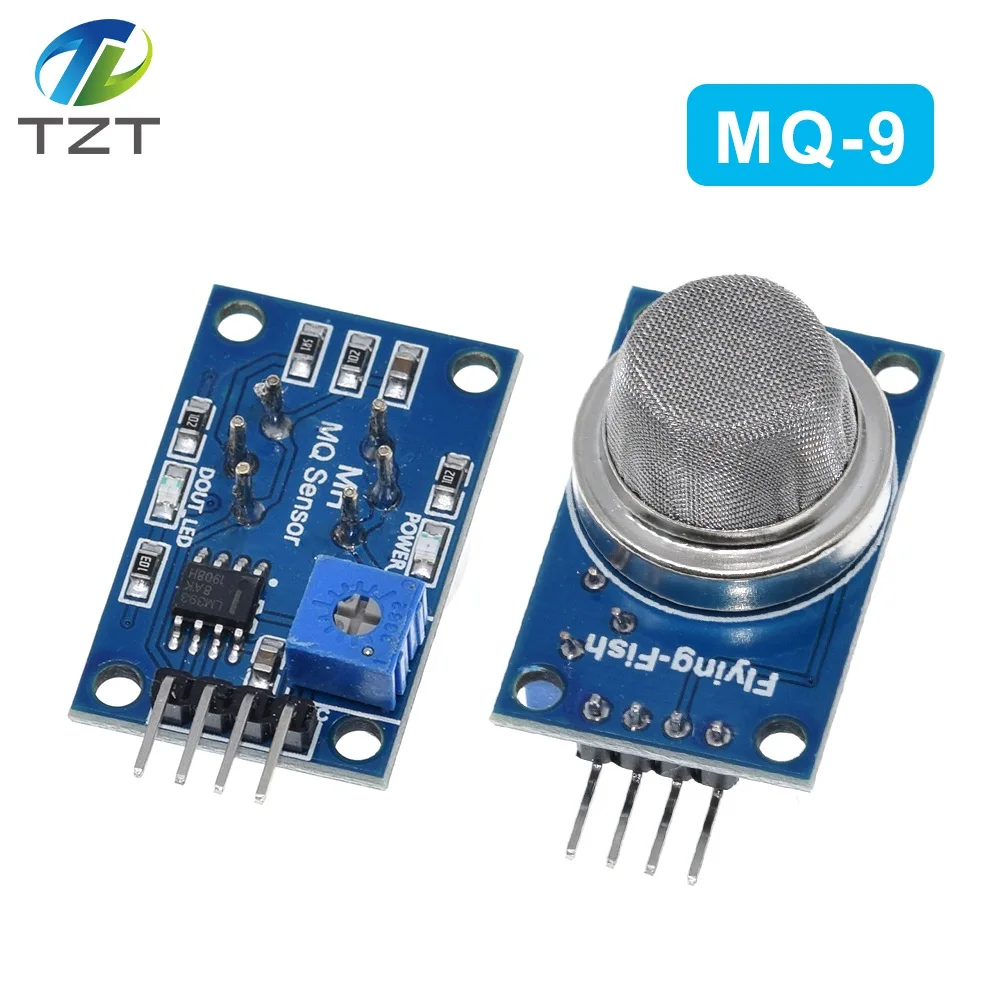

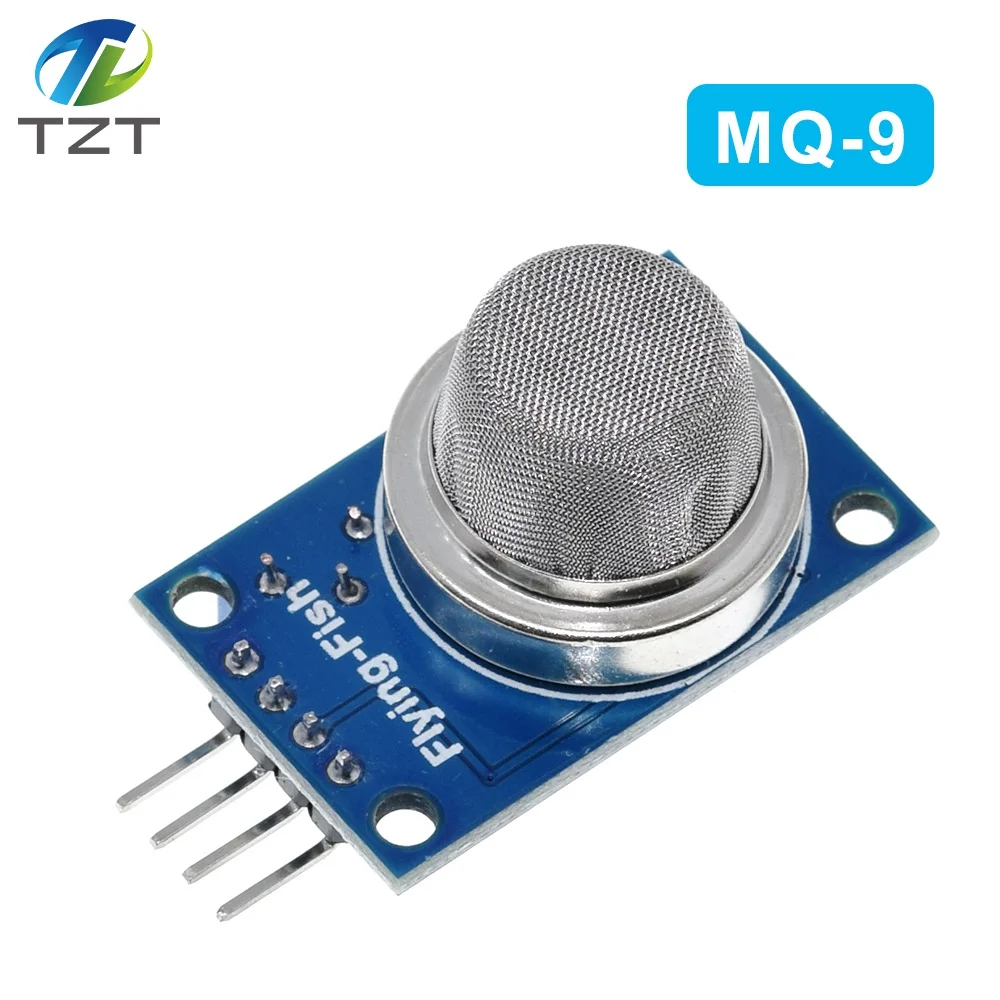

MQ-9Présentation produit:

Matériau sensible MQ-9 capteurs de gaz utilisés dans l’air pur, oxyde d’étain à faible conductivité (SnO2). Mode de détection de cyclisme à haute et basse température (chauffage de 1.5V) détection de la conductivité du capteur de monoxyde de carbone augmente avec l’air de la concentration de gaz de monoxyde de carbone augmente, adsorption parasite à haute température (chaleur de 5.0V) détection des gaz combustibles méthane, propane et gaz de nettoyage cryogénique. En utilisant un circuit simple pour changer la conductivité, la concentration du gaz est convertie en signal de sortie correspondant. Capteur de gaz MQ-9 pour la sensibilité du monoxyde de carbone, du méthane, du gaz de pétrole liquéfié, ce capteur peut détecter une variété de monoxyde de carbone et de gaz combustible, est un capteur à faible coût adapté à une variété d’applications.

Application:

Convient aux dispositifs de surveillance des fuites d’hydrogène domestiques ou industriels. Ne peut pas interférer avec la vapeur d’éthanol, la suie, le monoxyde de carbone et d’autres gaz.

• NOTE:

  Après la mise sous tension du capteur, il faut chauffer environ 20S, les données mesurées deviennent stables, le capteur de chaleur est normal
