Carte de Développement Internet des Objets avec Wild Micro USB CH340 ESP8266 Port Série Wifi Tech N

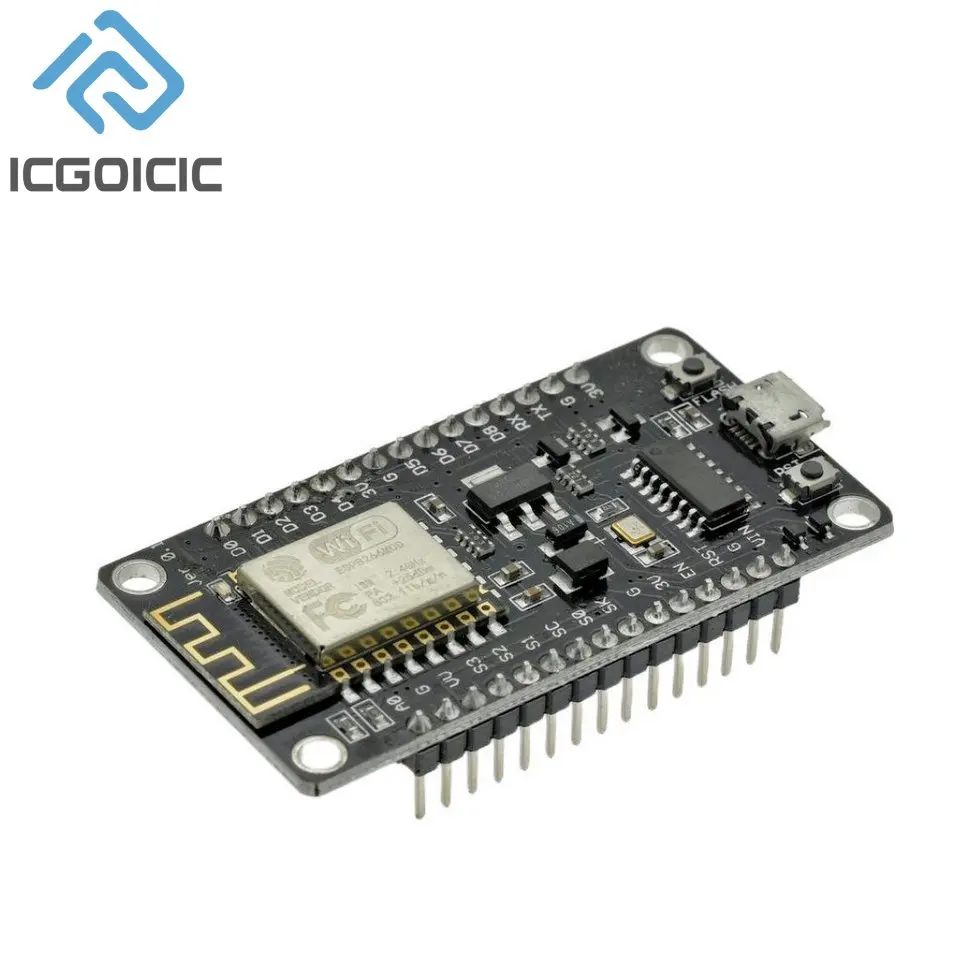

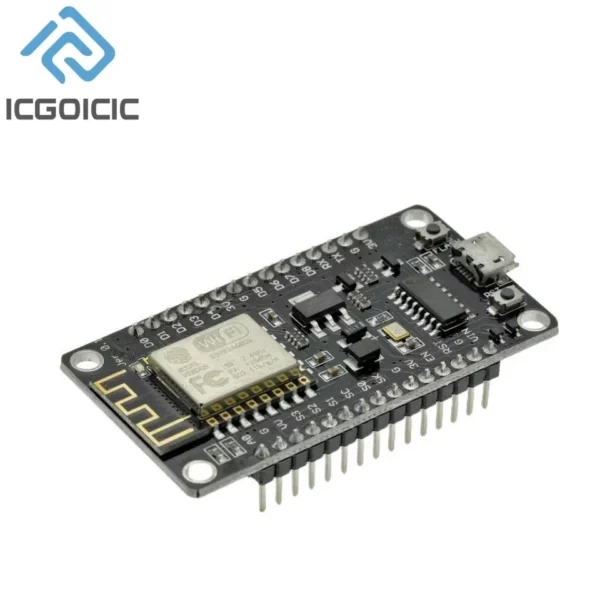

Interface micro USB ESP8266 CH340

Description du produit :

Le produit est une carte de développement du module esp12eWiFi.Nous y avons ajouté des circuits périphériques pour faciliter l’apprentissage, le développement et l’utilisation.La puce de port série ch340g utilisée dans le circuit périphérique est stable

performances et est très pratique pour le débogage.Connectez-le simplement à l’ordinateur avec un câble mrico usB, vous pouvez télécharger le programme pour le débogage et graver le firmware avec un logiciel spécial.

Paramètres du module WiFi :

1,802.11 grand/n

2.Certification sans fil FCC

3.Micro MCU 32 bits Tensilica l106 à très faible consommation intégré, la fréquence principale prend en charge 80 MHz et 160 MHz et prend en charge RTOS4.ADC haute précision 10 bits intégré

5.Pile de protocoles TCP/IP intégrée

6.Tr switch intégré, balun, LNA, amplificateur de puissance et réseau correspondant7.PLL, régulateur de tension et composants de gestion de l’alimentation intégrés, en mode 802.11b + puissance de sortie 20dbm

8.Agrégation de A-MPDU et A-MSDU et intervalle de protection de 0,4 s9.WiFi à 2,4 GHz, prenant en charge le mode de sécurité WPA/WPA2

10. prise en charge de la mise à niveau à distance et de la mise à niveau cloud OTA11.Prise en charge du mode de fonctionnement STA APi sta+AP

12.Prise en charge de la fonction de configuration intelligente (y compris les appareils Android et lOs)13.HSPI, UART, I2C, I2S, télécommande IR, PWM.GPIO

14.Le courant de maintien du sommeil profond est de 10 uA et le courant de coupure est inférieur à 5ua

réveiller, connecter et transférer des paquets de données en 15,2 ms

16.La consommation d’énergie en état de veille est inférieure à 1,0 mw (dtim3)

17.Plage de température de fonctionnement : – 40℃ – 125℃

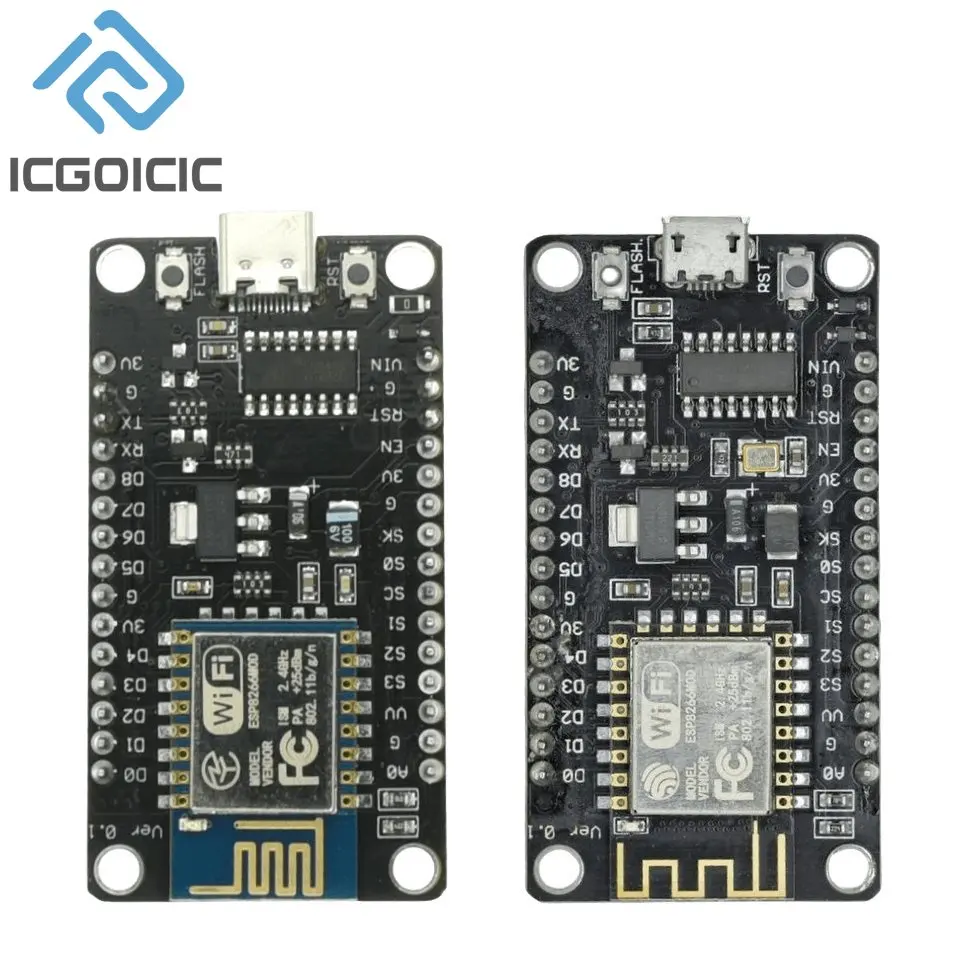

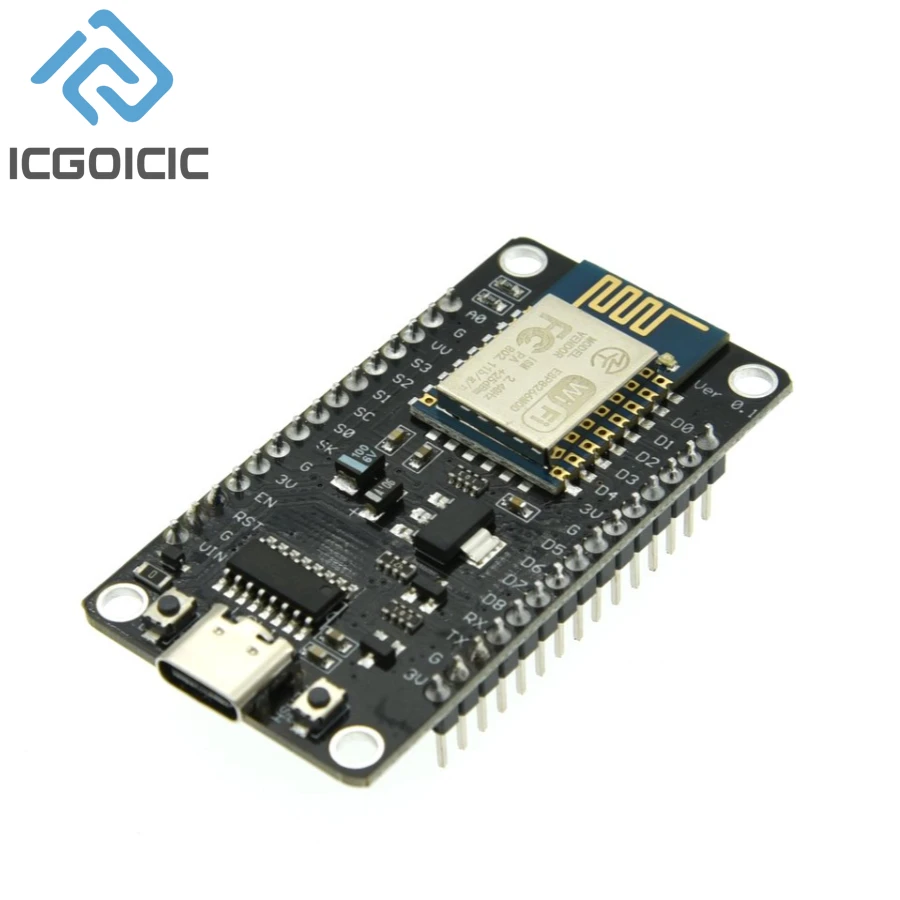

Interface ESP8266 CH340 TYPE-C

Caractéristiques du produit :

802.11b/g/n

Micro MCU 32 bits Tensilia L106 à très faible consommation d’énergie intégré, avec une fréquence principale prenant en charge 80

ADC haute précision 10 bits intégré

Pile de protocole TCP/IP intégrée

Commutateur TR intégré, balun, LNA, amplificateur de puissance et réseau correspondant

Composants PLL, régulateur de tension et gestion de l’alimentation intégrés, +18 dBm A-MPDU, agrégation A-MSDU et intervalle de protection de 0,4 s en mode 802.11b

Wi-Fi à 2,4 GHz, prenant en charge le mode de sécurité WPA/WPA2

Prise en charge de la mise à niveau locale AT et de la mise à niveau OTA cloud

Prise en charge du mode de fonctionnement STA/AP/STA+AP

Prend en charge les fonctions Smart Config (y compris pour les appareils iOS) HSPI, | ART, I2C, I2S, télécommande IR, PWM, GPIO, le courant de maintien du sommeil profond est de 20 A.Le courant de désactivation est inférieur à 5 uA

Réveillez-vous, connectez et transférez des paquets de données en 2 ms

La consommation d’énergie en mode veille est inférieure à 1,0 mW (DTM3)

Circuit d’application :
