Description
- Nom de marque: sincere&promise
- Origine: CN (Origine)
- Usage: Capteur de vitesse
- Matériau: Mélange
- Type: Capteur d’accélération
- Sortie: Capteur numérique
- Théorie: Capteur actuel
- Numéro de Modèle: counter module

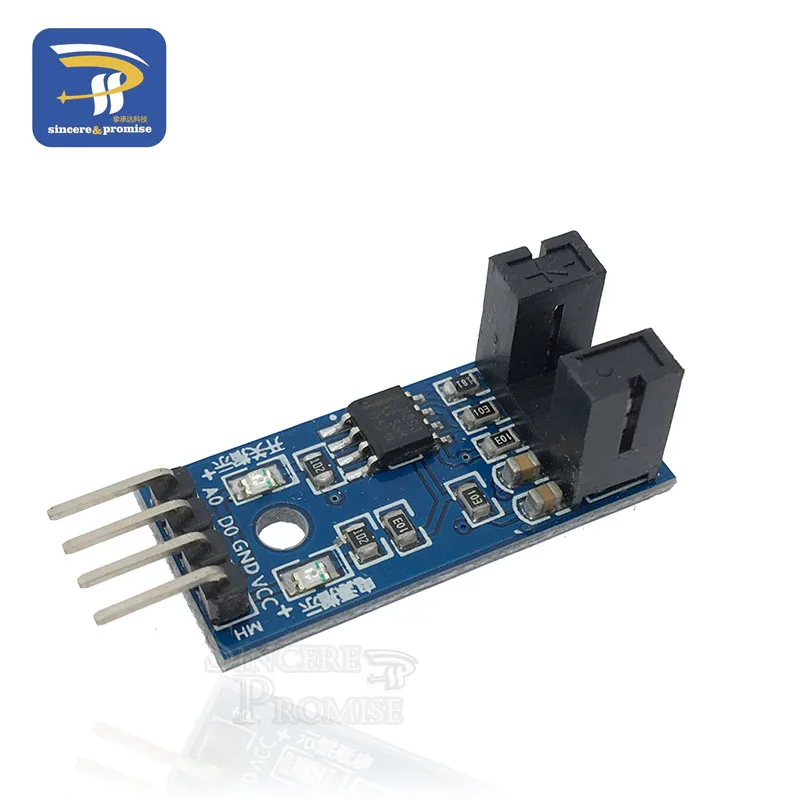

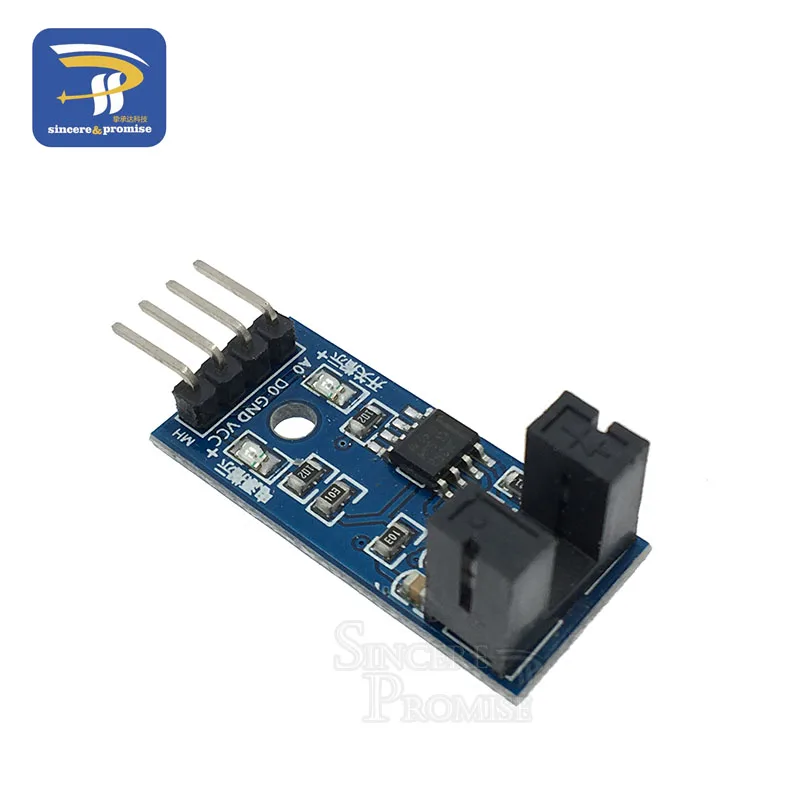

Capteur de vitesse bleu:
Largement utilisé dans la détection de la vitesse du moteur, le comptage des impulsions, la limite de position, etc.
Caractéristiques du Module:
1, l’utilisation du capteur de coupleur de rainure importé, largeur de fente 5mm.
2, indicateur d’état de sortie, sortie de lampe élevée, sortie de lumières faibles.
3, bloc, sortie élevée; Pas d’abri, sortie faible.
4, le signal de sortie du comparateur est propre, bonne forme d’onde, capacité de conduite, que 15mA.
5, la tension de fonctionnement de 3.3V-5V
6, le format de sortie: sortie de commutation numérique (0 et 1)
7, un trou de boulon fixe pour une installation facile
8, petite taille de carte PCB: 3.2cm x 1.4cm
9, en utilisant un comparateur de tension large LM393
Module à utiliser:
1. Fente du module dégagée, le module de conduction du tube récepteur fait une sortie faible, lorsqu’il est bloqué, fait une sortie élevée;
2, l’interface de sortie DO peut être directement connectée au port IO du microcontrôleur, si le capteur avec barrières, comme la vitesse du moteur, peut être détecté avec le codeur du moteur.
2. Le module DO peut être connecté à des relais, des interrupteurs de fin de course et d’autres composants fonctionnels, et à être connecté avec un module de buzzer actif, composé d’une alarme.

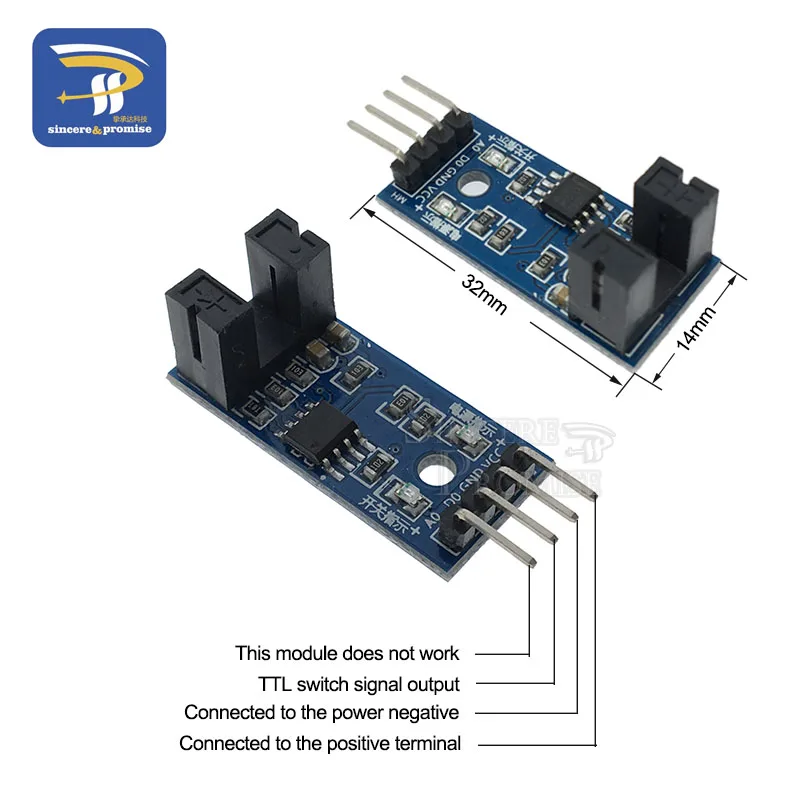

Instructions de câblage du produit:
1, alimentation positive VCC 3.3-5V
2, l’alimentation GND est négative
3, sortie de signal de commutation TTL
4, AO ce module ne fonctionne pas

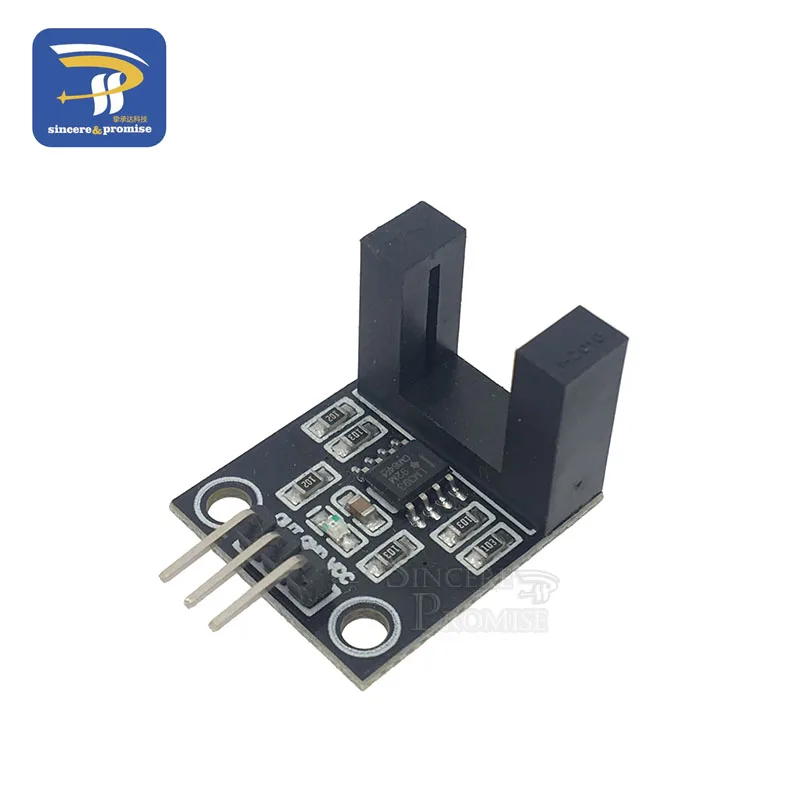

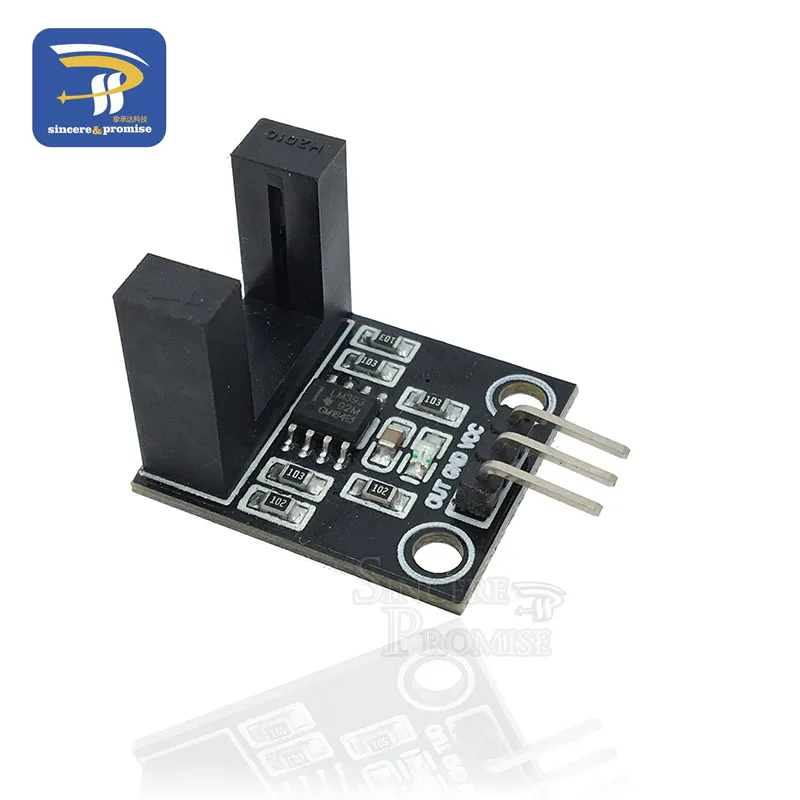

Capteur de vitesse noir:
Largement utilisé dans la détection de la vitesse du moteur, le comptage des impulsions, la limite de position, etc.
Caractéristiques du Module:
1, en utilisant le capteur optocoupleur de type slot importé
2. La largeur de la rainure est de 10mm.
3. Il y a un indicateur d’état de sortie, le voyant de niveau haut de sortie est éteint et le voyant de niveau bas de sortie est allumé.
4, il y a une occlusion, niveau de sortie élevé; Pas d’occlusion, niveau de sortie bas.
5, la sortie du comparateur, le signal est propre, la forme d’onde est bonne, la capacité de conduite est forte, plus de 15mA.
6, tension de fonctionnement 3.3V-5V
7, forme de sortie: sortie de commutateur numérique (0 et 1)
8, avec trous de boulons fixes pour une installation facile

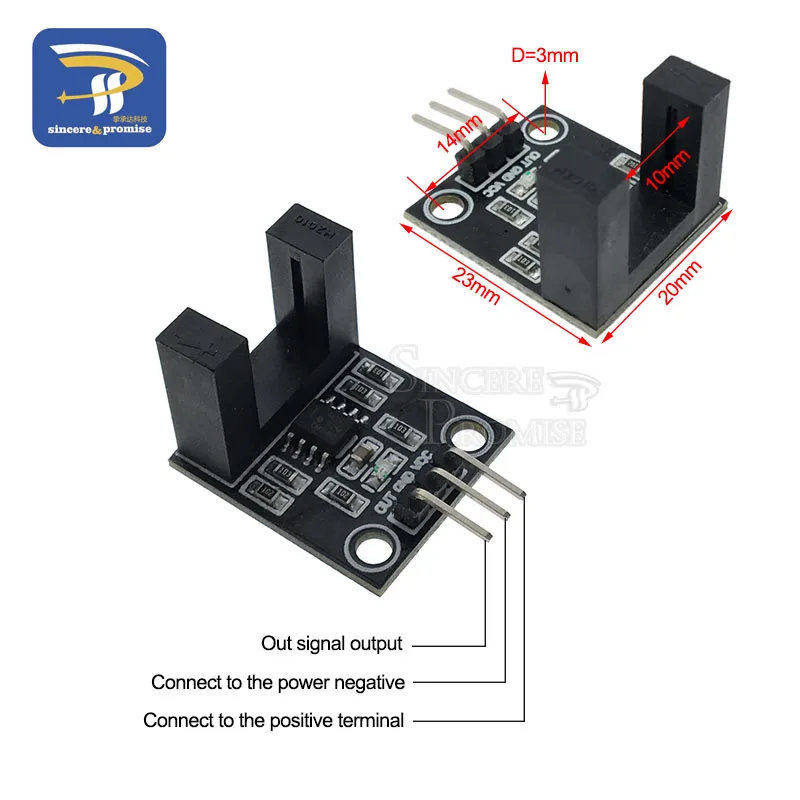

9, petite taille de carte PCB: 2.3cm x 2cm
10. Utilisez un comparateur LM393 de tension large
Instructions du Module:
1. Lorsqu’il n’y a pas d’occlusion dans la fente du module, le tube de réception est allumé et le module émet un niveau bas. Lors de l’expédition, le DO émet un niveau élevé;
2. Le module DO peut être connecté au relais pour former un interrupteur de fin de course et d’autres fonctions. Il peut également être connecté au module de buzzer actif pour former une alarme.
