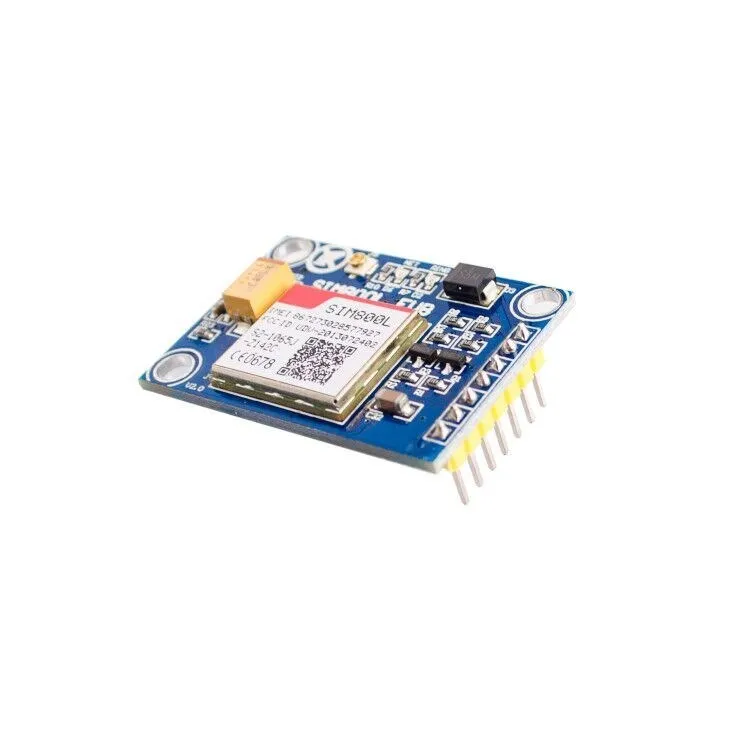

| Sim800L est un module GSM/GPRS. Vous pouvez envoyer un message, passer un appel, transférer des données via le GPRS ou autre chose. |
|
|
| Aperçu général |
| Ce module SIM800l a un ensemble d’interface série de niveau TTL, un ensemble d’interface d’alimentation. En outre, il y a un ensemble d’interface d’antenne sur ce module. |
| La puce de SIM800L caractéristiques de base |
| SIM800H est une solution complète GSM/GPRS quadri-bande de type LGA qui peut être intégrée dans le client |
| Applications: |
| SIM800H prend en charge quadri-bande 850/900/1800/1900MHz, il peut transmettre des informations vocales, SMS et données avec une faible puissance |
| Consommation: |
| Avec sa taille minuscule de 15.8*17.8*2.4mm, il peut s’adapter aux exigences minces et compactes de la conception du client. Mettant en vedette |
| Bluetooth, FM et intégré AT, il permet des économies de coûts totales et un délai de mise sur le marché rapide pour les applications client. |
| Caractéristiques générales |
| Quadri-bande 850/900/1800/1900MHz |
| GPRS multi-slot classe 12/10 |
| Station mobile GPRS classe B |
| Conforme à la phase GSM 2/2 + |
| -Classe 4 (2 W @ 850/900MHz) |
| -Classe 1 (1 W @ 1800/1900MHz) |
| Bluetooth: Conforme avec 3.0 + EDR |
| FM: bandes mondiales 76 ~ 109MHz avec étape de réglage 50 KHz |
| Dimensions: 15.8*17.8*2.4mm |
| Poids: 1.35g |
| Contrôle via commandes AT (3GPP TS 27.007, 27.005 et commandes AT améliorées SIMCOM) |
| Plage de tension d’alimentation 3.4 ~ 4.4V |
| Faible consommation d’énergie |
| Température de fonctionnement:-40 ~ 85 |
| Spécifications pour Données GPRS |
| GPRS classe 12: Max. 85.6 kbps (liaison descendante/liaison montante) |
| Support PBCCH |
| Schémas de codage CS 1, 2, 3, 4 |
| PPP-pile |
| CSD jusqu’à 14.4 kbps |
| USSD |
| Mode non transparent |
| Spécifications pour les SMS via GSM/GPRS |
| Point à point MO et MT |
| Diffusion cellulaire SMS |
| Mode texte et PDU |
| Fonctionnalités logicielles |
| Protocole MUX 0710 |
| Protocole TCP/UDP intégré |
| FTP/HTTP |
| MMS |
| E-MAIL |
| DTMF |
| Détection de brouillage |
| Enregistrement audio |
| TTS |
| Intégré à (facultatif) |
| Spécifications pour la voix |
| Triode |
| -Demi tarif (HR) |
| -Plein tarif (FR) |
| Plein tarif amélioré (EFR) |
| AMR |
| -Demi tarif (HR) |
| -Plein tarif (FR) |
| Fonctionnement mains libres |
| Suppression d’écho |
| Interfaces |
| 88 plaquettes LGA comprenant: |
| Interface audio analogique |
| Sauvegarde RTC |
| Interface série |
| Interface vers SIM externe 3V/1.8V |
| Antenne GSM |
| Antenne FM |
| Antenne Bluetooth |
| Compatibilité |
| À interface de commande cellulaire Certifications (Plan): |
| CE |
| GCF |
| FCC |
| ROHS |
| PORTÉE |
| Le module Caractéristiques de base |
| 51 STM32 AVR MCU compatible |
| Prototype étendre |
| La fréquence est 850/900/ 1800/1900 MHz |
| Plage d’alimentation: la tension est de 4.6 à 5.2v; le courant est de 1A ou plus (le courant est très important). |
| Plage de température de fonctionnement: -40 degrés C à + 85 C |
| Interface de communication: l’interface série de niveau TTL compatible MCU 2.85/3.3/5v |
| LED: deux led, le Net led et l’anneau led. |
| Taille: 27*39mm |

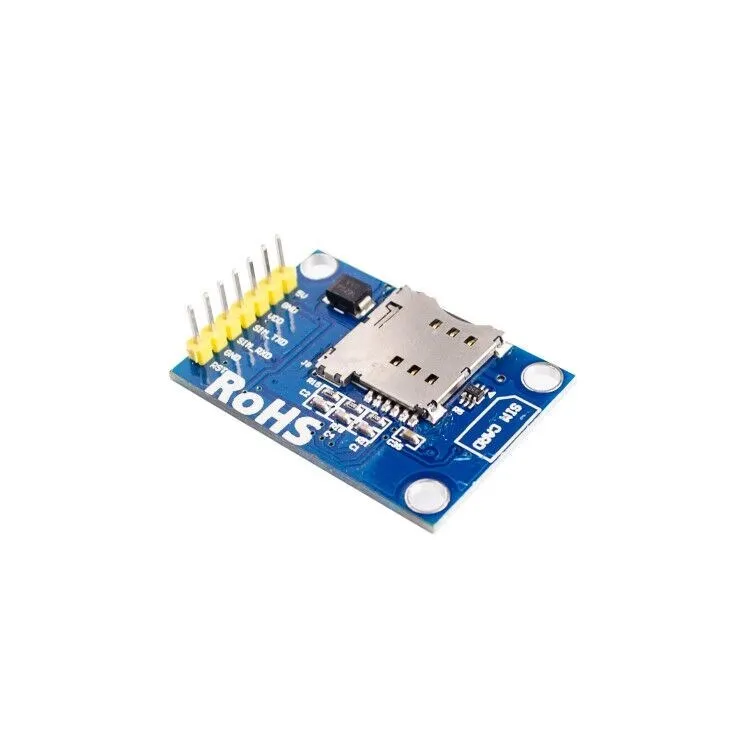

| SIMCARD: support micro SIMCARD |
|
| La description des broches: |
| Nom des épingles Description |
| Interface d’alimentation 5v Alimentez le module |
| CONNECTER À DC5v |
| GND |
| Interface VDD TTL UART L’interface série TTL UART, vous pouvez connecter le MCU comme 51MCU ou ARM ou MSP430 directement. La broche de VDD est utilisée pour faire correspondre la tension du TTL. |
| Modèle: SIM_TXD |
| SIM_RXD |
| GND si cette broche n’est pas utilisée, restez ouvert |
| RST RST le module, si cette broche est inutilisée, gardez ouvert |
| Nom des épingles Description |
| Interface d’alimentation 5v Alimentez le module |
| CONNECTER À DC5v |
| GND |
| Interface VDD TTL UART L’interface série TTL UART, vous pouvez connecter le MCU comme 51MCU ou ARM ou MSP430 directement. La broche de VDD est utilisée pour faire correspondre la tension du TTL. |
| Modèle: SIM_TXD |
| SIM_RXD |
| GND si cette broche n’est pas utilisée, restez ouvert |
| RST RST le module, si cette broche est inutilisée, gardez ouvert
|
