Description
- Est dispositif intelligent: no
- Mode d’exploitation: handheld
- Mesure de la plage de capacitance: 25pf -100,000uf
- Température de fonctionnement: 0 à 40℃
- Fournitures DIY: électrique
- Mesure de la plage de résistance: 0.1-50Mohm
- Certification: CE
- Origine: CN (Origine)

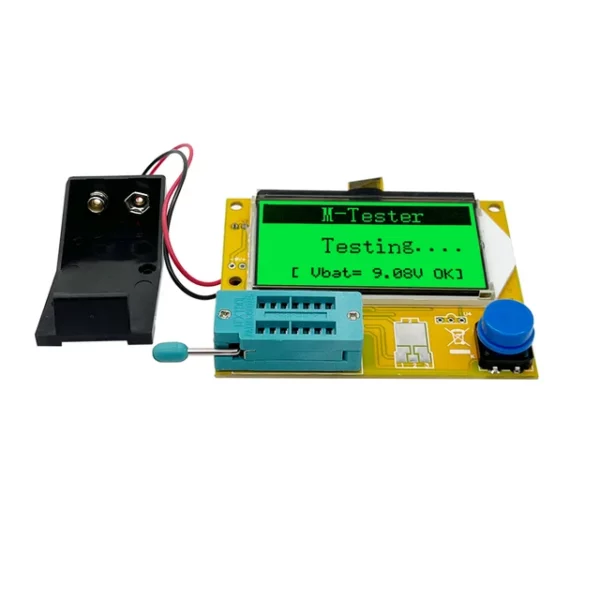

- Numéro de Modèle: LCR-T4 Multifunctional Transistor Tester
- Mesure de la plage d’inductance: 0.01mh-20H
- Nom de marque: GlintDeer
- Dimensions: 72.8*60mm
- DC Courant: 1A
- AC Courant: NO
- AC Tension: NO
- DC Tension: 9V
- Type d’affichage: Affichage numérique
Le colis dans l’image que vous cliquez pour payer est le produit que vous recevrez
Avis:
1. Avant d’utiliser l’appareil pour mesurer le condensateur, veuillez d’abord décharger le condensateur
2. L’ESR et la Vloss du condensateur ne sont affichés que lorsqu’ils sont valides
3. La tension marche ou arrêt du FET doit être inférieure à 5V
• Utilisation d’une pile de 9V (non incluse)
• Grand écran LCD rétroéclairé de 128×64, seulement 2mA en veille.
• Inductances, condensateurs, diodes, double diode , mos, transistor, SCR, le régulateur, tube LED, ESR,
• Résistance, potentiomètre réglable
• Résistance: résolution 0.1 ohm, maximum 50M ohm
• Condensateur: 25pf -100,000 uf
• Inducteurs: 0.01mh-20H
• Détection automatique de transistors NPN et PNP, MOSFET à canal n et canal p,
Diode (y compris double diode), thyristor, transistor, résistance et condensateur et autres composants
• Test automatique de la broche d’un composant et affichage sur l’écran LCD
• Peut détecter le transistor, coefficient d’amplification de la diode de protection MOSFET
Et la base pour déterminer la tension polarisée en direct du transistor émetteur
• Mesurer la capacité de la grille et de la grille de la tension de seuil MOSFET
• Utilisez un écran à cristaux liquides 12864 avec rétroéclairage vert
Spécifications: Pour vous référence
1. Opération en un clic, éteignant automatiquement l’alimentation.
2. Le courant d’arrêt n’est que de 20nA et prend en charge le fonctionnement de la batterie.
3. Détection automatique des transistors bipolaires PNP et NPN, MOSFET à canal N, P, JFET, diodes, diodes doubles, thyristors à thyristors.
4. Détectez automatiquement la disposition des broches.
5. Mesurez le coefficient d’amplification de courant et la tension de seuil de la jonction d’émission d’un transistor bipolaire.
6. Les transistors Darlington peuvent être identifiés par une tension de seuil élevée et un coefficient d’amplification de courant élevé.
7. Détection de diodes de protection pour transistors bipolaires et MOSFET.
8. Mesurez la tension de seuil et la valeur de capacité de grille des MOSFET.
9. Prend en charge la mesure et l’affichage des symboles de deux résistances, avec jusqu’à quatre chiffres et unités affichés. Le symbole de résistance affiché indique les numéros de sonde du testeur connecté (1-3) aux deux extrémités. Donc Potentiomètre peut également mesurer. Si le potentiomètre est réglé à l’une de ses extrémités, le testeur ne peut pas distinguer les broches au milieu et aux deux extrémités.
10. La résolution de la mesure de résistance est de 0.1 ohms, avec une valeur de mesure maximale de 50M ohms.
11. Un condensateur peut être détecté et mesuré. Afficher les quatre chiffres et unités les plus élevés. La valeur peut varier de 25pf à 100mF. Résolution jusqu’à 1 pF
12. Il est possible de mesurer la capacité de résistance série équivalente (ESR) de condensateurs d’une valeur supérieure à 10UF. La résolution est de 0.01 ohms et affiche des valeurs à deux chiffres.
13. Il est possible d’afficher les symboles dans le bon sens pour deux diodes. De plus, la chute de tension positive est affichée.
14. La LED est détectée comme une diode et la chute de tension avant est beaucoup plus élevée que la hauteur normale. Les diodes électroluminescentes doubles sont détectées comme des diodes doubles.
15. Les diodes Zener peuvent être détectées si la tension de claquage inverse est inférieure à 4.5V. Cela sera affiché comme deux diodes, qui ne peuvent être déterminées que par la tension. Les symboles autour de la diode de la sonde sont les mêmes, dans ce cas, vous pouvez identifier la véritable anode de la diode par la tension de seuil proche de 700mV!
Si plus de 3 pièces de type diode sont détectées, établissez le nombre de diodes et affichez un autre message d’échec. Cela ne se produira que si la diode est connectée aux trois sondes et qu’au moins une est une diode de type. Dans ce cas, vous ne devez connecter que deux sondes et recommencer la mesure, l’une après l’autre.
16. Mesurer la valeur de capacité d’une diode unique dans la direction opposée. Les transistors bipolaires peuvent également être mesurés si vous connectez la base au collecteur ou à l’émetteur.
17. Une seule mesure est nécessaire pour trouver la connexion de l’ensemble du pont.
18. Les condensateurs avec des valeurs inférieures à 25pf sont généralement indétectables, mais peuvent être connectés en parallèle avec une diode ou un condensateur d’au moins 25pf. Dans ce cas, vous devez soustraire la partie de la valeur de la capacité parallèle.
19. Une résistance inférieure à 2100 ohms mesurera l’inductance. La portée dépassera 20H à partir de 0:01mH, mais la précision n’est pas bonne. Les résultats de mesure ne montrent qu’une seule connexion de composant.
