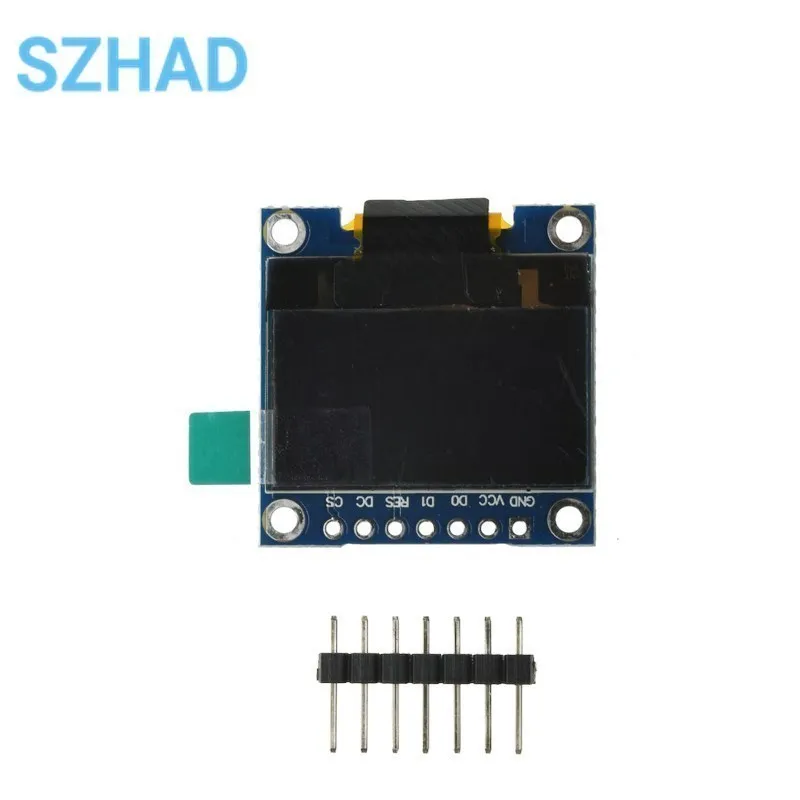

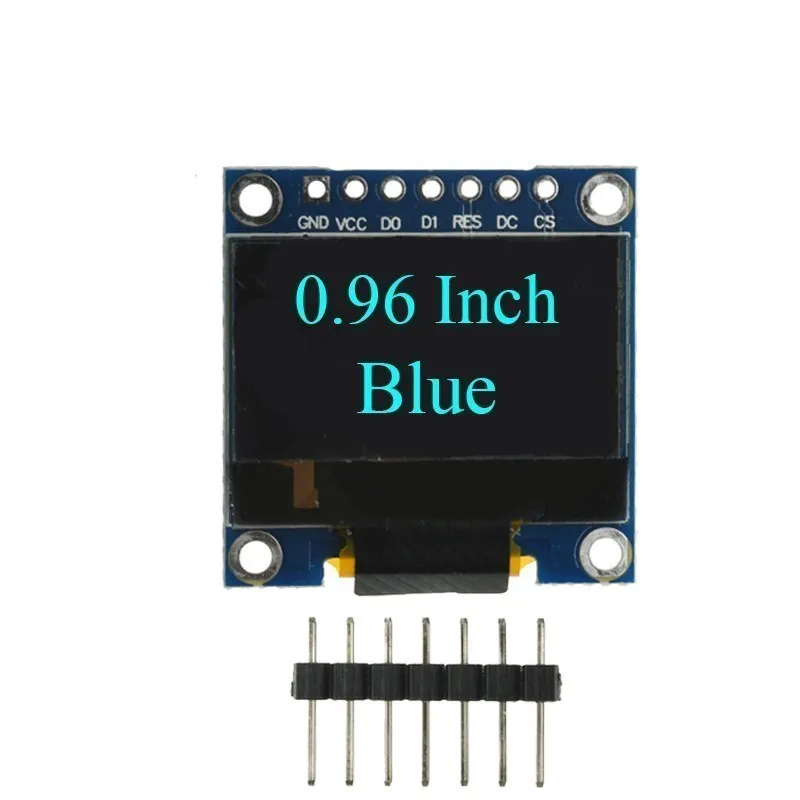

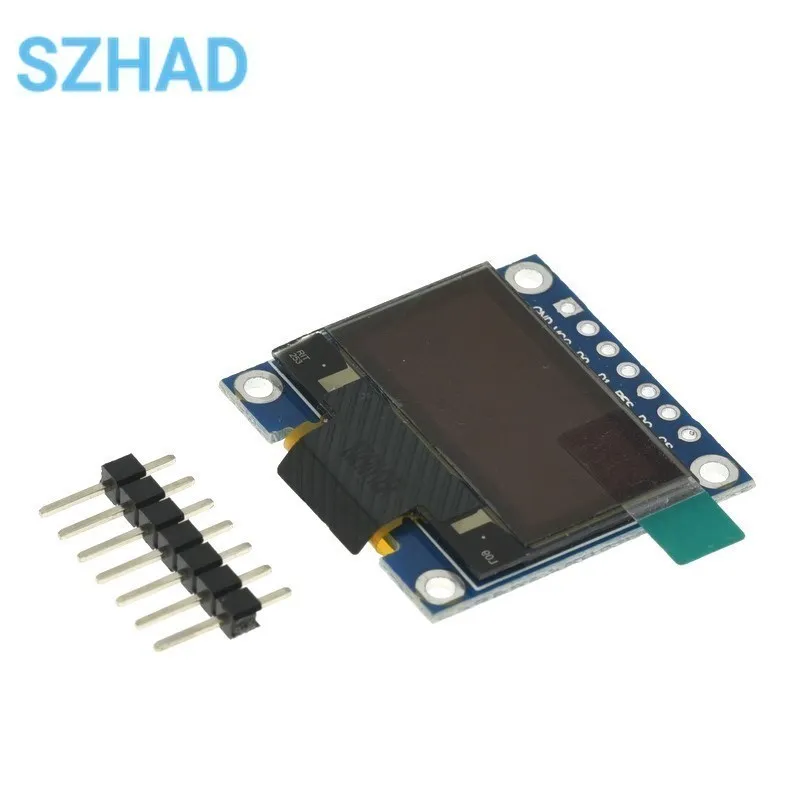

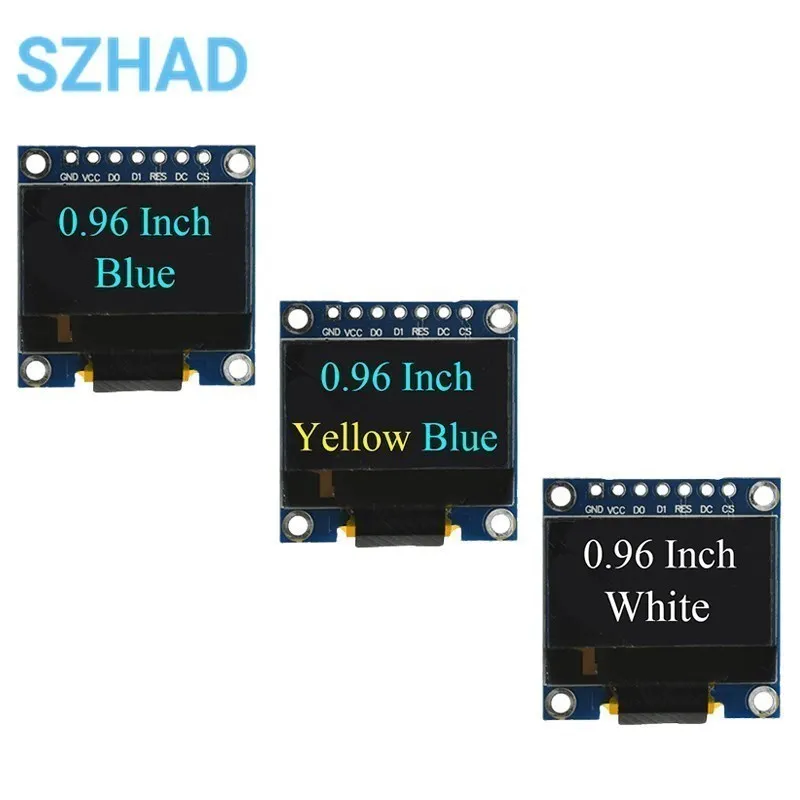

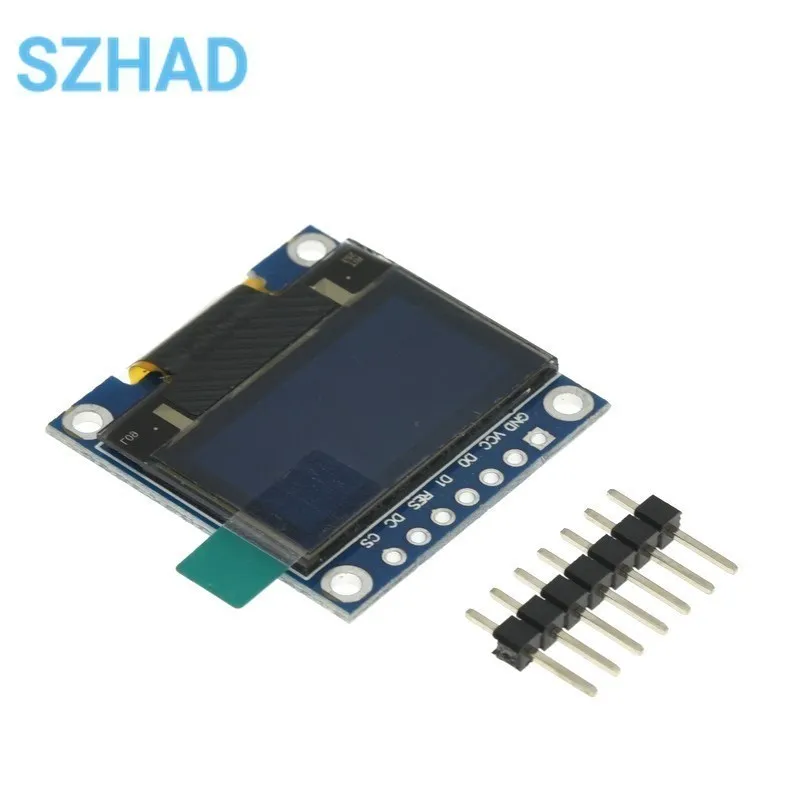

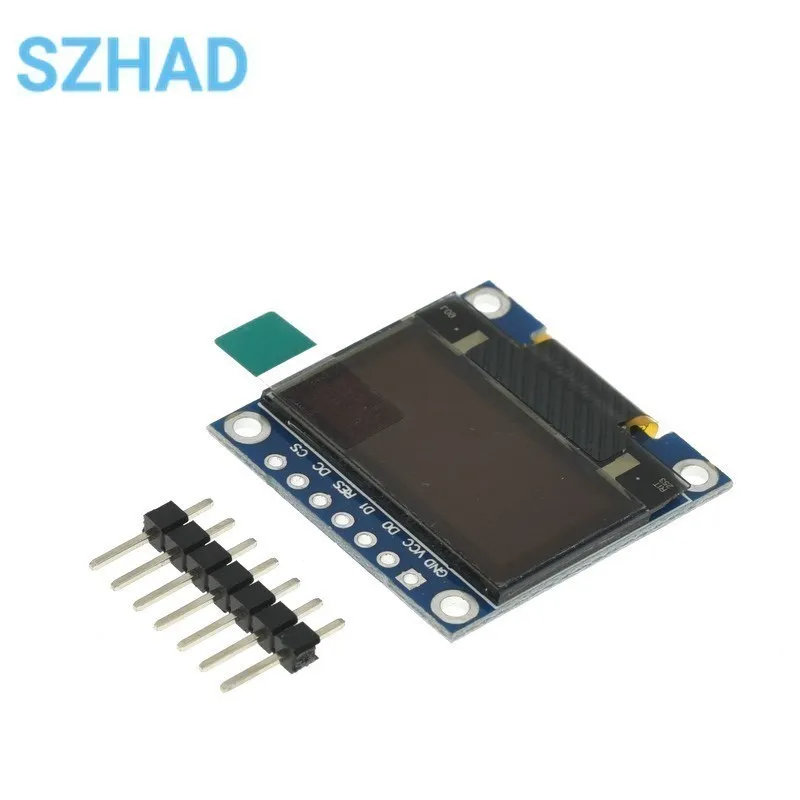

Carte d’écran LCD pour Ardu37, technologie d’affichage OLED, , 0.96 pouces

Paramètres du produit

1. Aucun rétro-éclairage requis, l’unité d’affichage peut s’auto-émettre

2. Résolution: 128*64

3. grand angle de vision:>160 °

4. Prise en charge de nombreuses puces de contrôle: entièrement compatible avec Arduino, la série 51, la série MSP430, les puces STM32/, CSR, etc.

5. Faible consommation d’énergie: 0.08W lorsque le plein écran est allumé, 0.06W lorsque des caractères chinois normaux sont affichés (beaucoup plus bas que TFT, LCD et autres technologies)

6. Prise en charge de la tension large: Aucune modification requise, supportant directement 3V ~ 5V DC

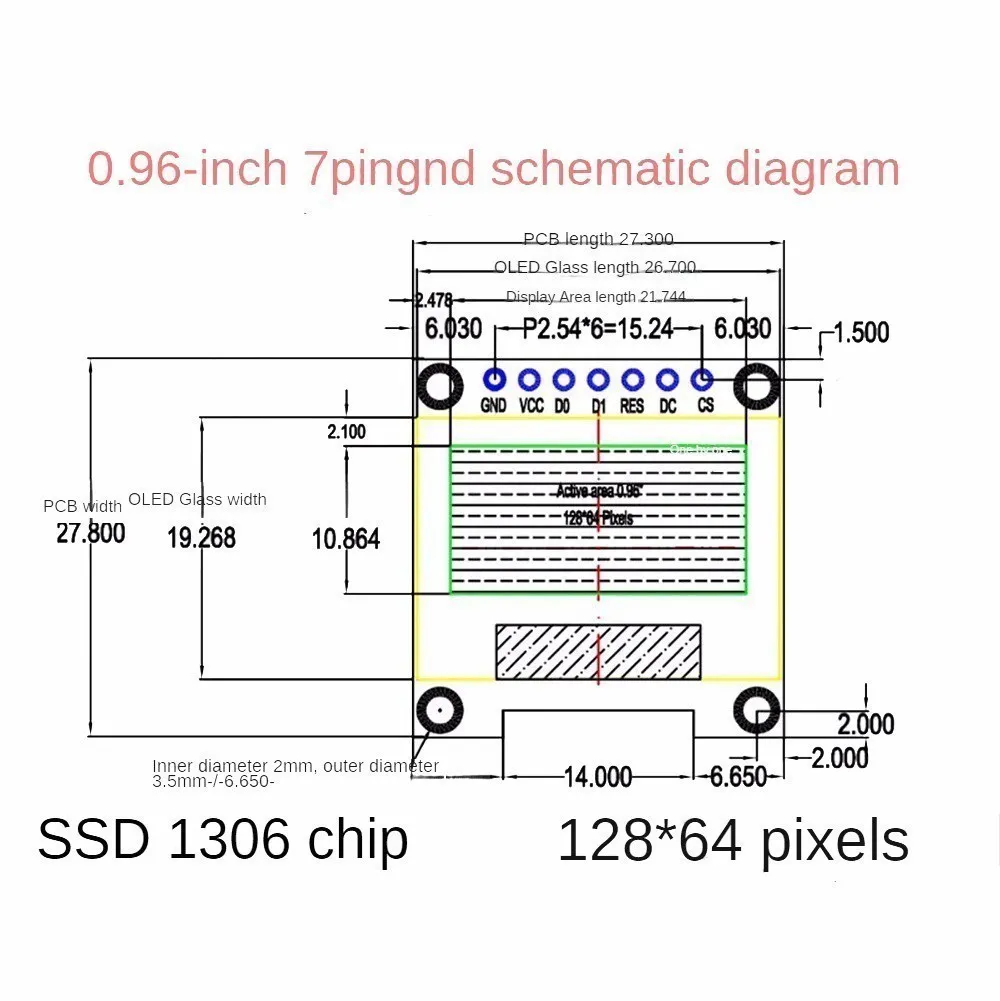

7. Température de fonctionnement: -40 ° C ~ 70 ° C8 Volume du module (longueur, largeur, épaisseur): 27.3MM * 27.8MM * 3.7MM

9. Moins d’occupation du port I0: en utilisant le mode de communication SPI ou 1IC, jusqu’à 4 ports IO peuvent être pilotés

10. Puce de pilote: SSD1306

11. Pas de bibliothèque de polices: utiliser un logiciel de moulage pour récupérer les mots, ce qui est affiché.

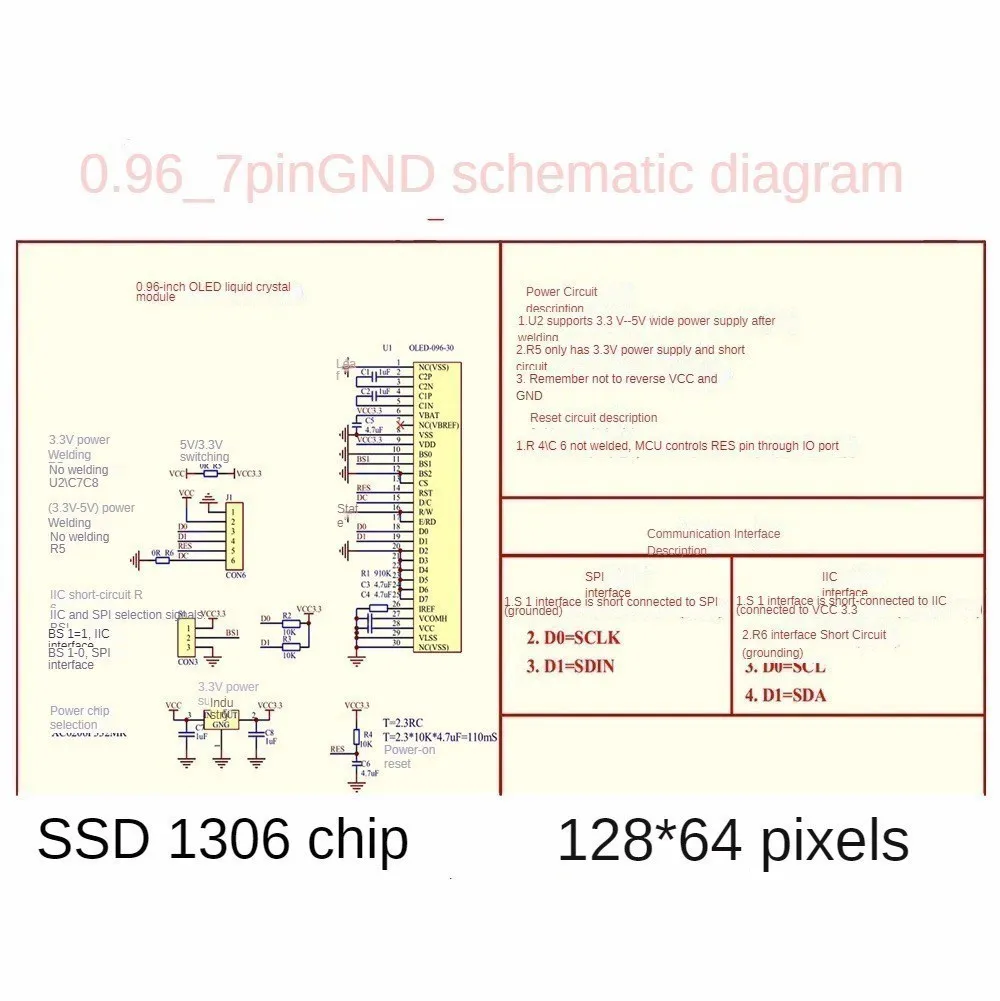

Définition de l’interface:

1>GND (mise à la terre)

2>VCC (puissance positive 3.3-5V)

3>D0 (ligne d’horloge SPI pour l’interface SPI, ligne d’horloge IC pour l’interface IC) 4>D1 (ligne de données SPI pour l’interface SPI, ligne de données IIC pour l’interface IC) 5>RES (réinitialisation OLED, OLED doit être réinitialisé une fois allumé)

6>DC (broche de sélection de données/commande SPI, utilisée pour définir l’adresse IC pour l’interface IC)

7>CS (sélection de puce OLEDSPI, niveau inférieur efficace, doit être mis à la terre si non nécessaire)

Remarque importante:

Les écrans OLED sont différents des écrans LCD; OLED est auto-luminescent; Il n’y a donc pas de rétro-éclairage et il n’y aura pas de réponse à l’écran lors de l’ajout de puissance; il doit y avoir un programme qui fonctionne correctement pour afficher, et tout le monde doit faire attention à cela!
