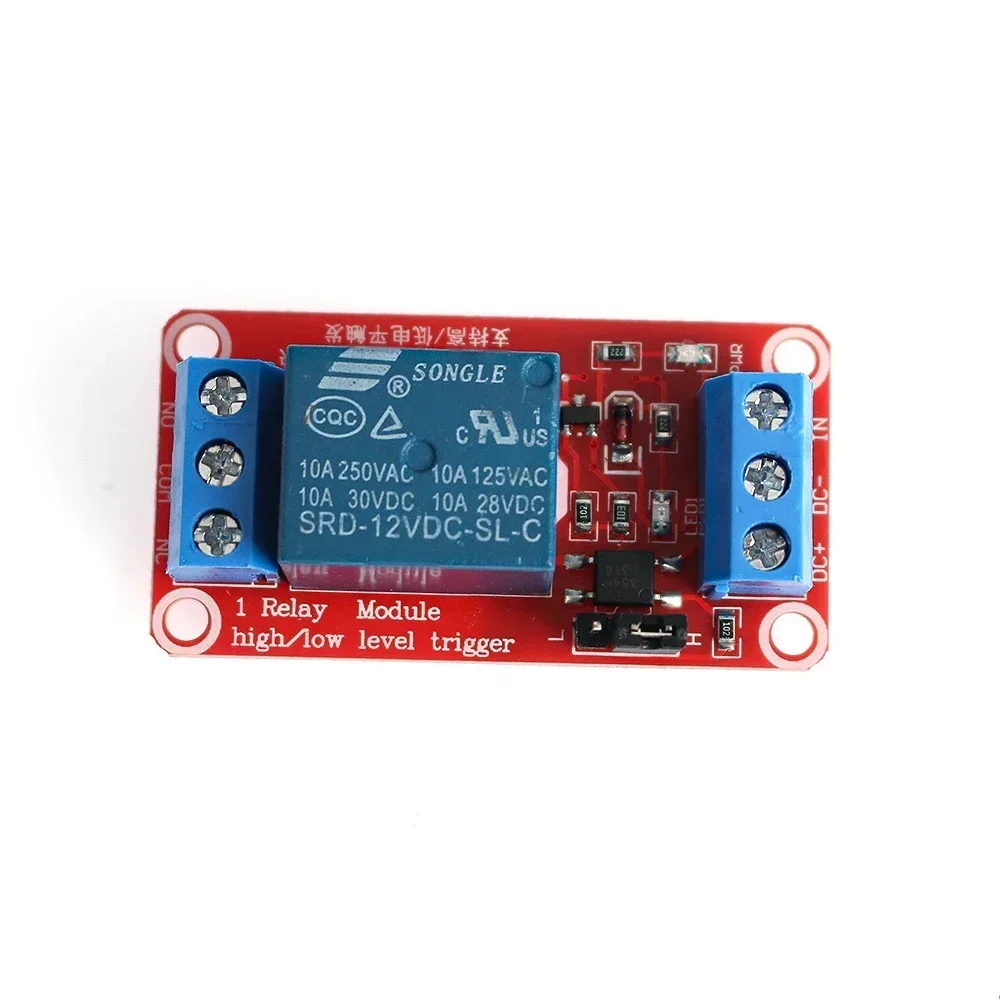

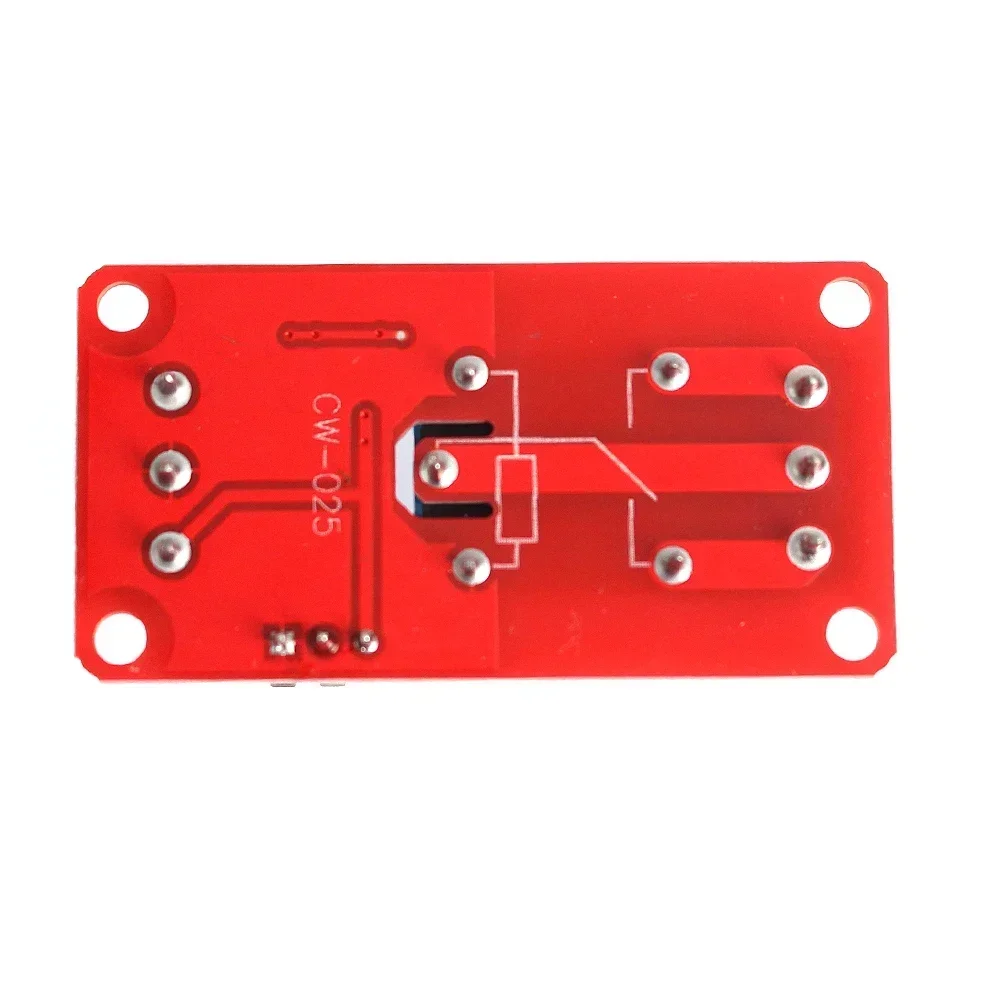

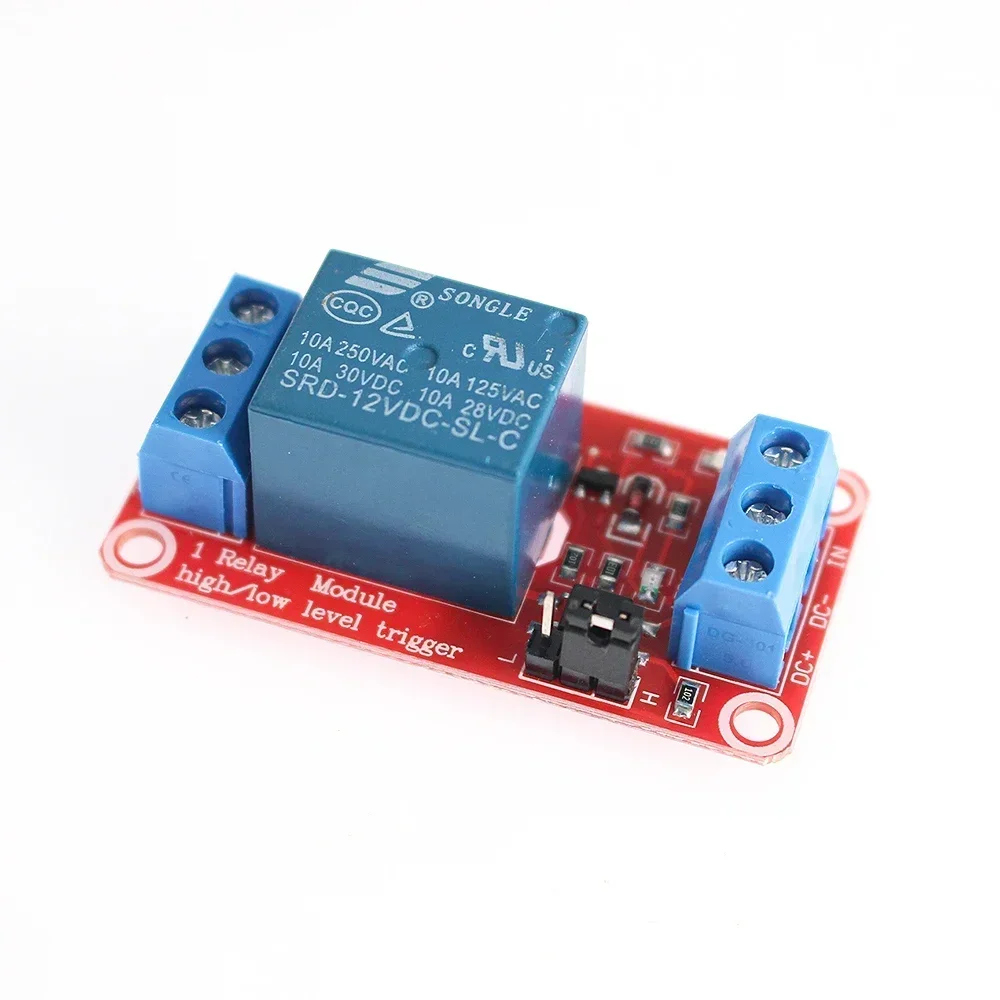

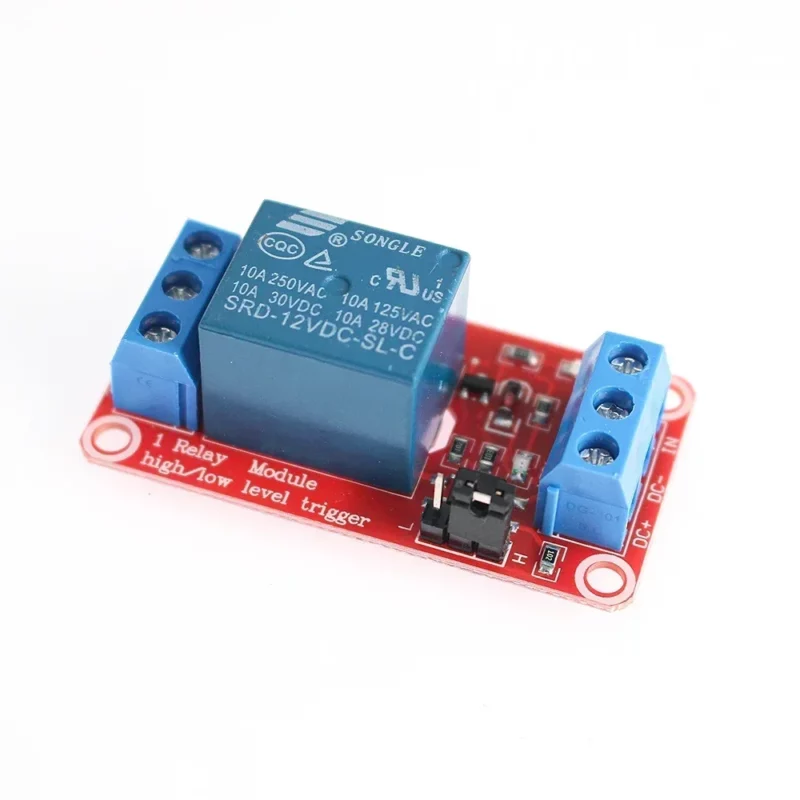

Module de relais à 1 canal 5V 12V avec prise en charge d’optocoupleur déclencheur de niveau haut et bas

Bouclier de carte de module de relais à 1 canal 5V 12V avec prise en charge de l’optocoupleur déclencheur de niveau haut et bas

Taille du module :
Parcours 1 : 50*25*18,5 MM
Interface du module :
1.DC+ : Connectez-vous au pôle positif de l’alimentation (tension selon les exigences du relais)
2.DC – : Connectez-vous au pôle négatif de l’alimentation
3.IN : Le relais peut être contrôlé pour se fermer à des niveaux hauts ou bas
Borne de sortie relais :
1.NON : Interface du relais normalement ouverte, suspendue avant de fermer le relais, court-circuitée sur COM après la fermeture
2.COM : Interface commune de relais
3.NC : interface du relais normalement fermée, court-circuitée vers COM avant la fermeture du relais, suspendue après la fermeture
Terminal de sélection de déclenchement de niveau haut et bas :
Lorsque le cavalier est court-circuité à LOW, il déclenche un niveau bas ;
Lorsque le cavalier court-circuite vers un niveau élevé, il déclenche un niveau élevé.
